DZL25系列漏电断路器

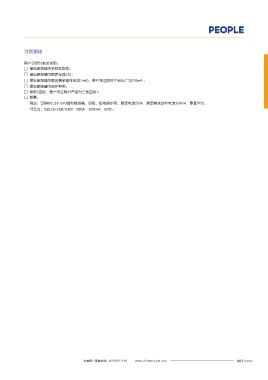

订货须知
操作循环次数与试验参数应符合表 的规定 4
表4
用户订货时必须说明：
试验次数
产品型号 操作循环次数 □ 漏电断路器的名称及型号；
有载 无载 总计
□ 漏电断路器的额定电流(A)；
，
DZL25-250 1000 7000 8000 120次/小时 □ 漏电断路器的额定剩余动作电流(mA) 客户未注明时产品出厂为100mA；
□ 漏电断路器的保护种类；
□ 极数(四极，客户未注明时产品为三极四线)；
过电流脱扣器的保护特性 □ 数量。
例如：订购DZL25-250漏电断路器，四极，配电保护用，额定电流200A，额定剩余动作电流300mA，数量50台。
短路保护特性 可写为：DZL25-250/4301 200A，300mA，50台。
断路器短路保护电流带定值见表 5
表5
型号 配电保护用 脱扣时间 起始状态
DZL25-250 10In±20％ <0.2s脱扣 冷态

漏电断路器过电流脱扣器反时限断开动作特性见表 。6
表6

周围空气温度 约定时间/h 所有相极通电 起始状态
约定不脱扣电流 1.05 In a2 冷态
+30℃±2
℃
约定脱扣电流 1.30 In 2a 热态
2a当In＞63 A时，为 h2

外形及安装尺寸

本系列漏电断路器的外形尺寸和安装尺寸符合表 及图 要求。7 2

4-Φd

N 1 3 5
F

E b B
G
N 2 4 6

D a
C A
图 四极漏电断路器外形尺寸和安装尺寸2
表7
外形尺寸(mm) 安装尺寸(mm) 扭矩(N·m)
产品型号 极数
A B C D E F G a b 安装孔φd 接线螺钉规格M8
DZL25-250 4 143 240 107 94 83 107 129 70 200 φ5 10
