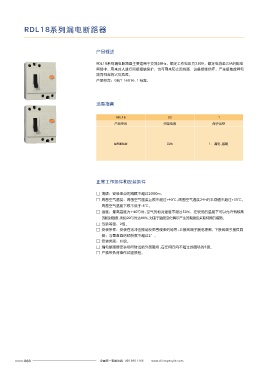

RDL18系列漏电断路器

产品概述 技术参数

RDL18系列漏电断路器主要适用于交流50Hz，额定工作电压为230V，额定电流至32A的配电 漏电断路器基本参数见表1
表1
网络中，用来对人进行间接接触保护，也可用来防止因线路、设备绝缘损坏，产生接地故障电
流而引起的火灾危险。 壳架等级 额定工作 额定 额定电流 额定剩余 额定剩余 额定接通 额定剩余接 额定电流
产品符合：GB/T 16916.1 标准。 产品型号 额定电流 电压 频率 In(A) 动作电流 不动作电流 和分断能力 通和分断能力 最大分断
Inm(A) Ue(V) (Hz) I△n(mA) I△no(mA) Im(A) I△m(A) 时间(s)

RDL18-32 32 230 50 20、25、32 30 15 500 500 0.1s
选型指南
注：可根据用户的要求分为0.1s和0.3s
RDL18 32 1
外形及安装尺寸
产品型号 壳架电流 保护类型
本系列漏电断路器的外形尺寸和安装尺寸符合图2要求。

漏电断路器 32A 1：漏电,省略

a
b
正常工作条件和安装条件 2 -φ4

□ 海拔：安装地点的海拔不超过2000m。
□ 周围空气温度：周围空气温度上限不超过+40℃ ;周围空气温度24h的平均值不超过+35℃。 c e
周围空气温度下限不低于-5℃。 d f
□ 湿度：最高温度为+40℃时,空气的相对湿度不超过50%，在较低的温度下可以允许有较高
的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
图 2 RDL18 外壳尺寸及安装尺寸
□ 污染等级：2级。
□ 安装条件：安装在无冲击振动及雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负载
型号 a b c d e f 扭矩（N·m）
侧；与垂直面的倾斜度不超过2°。
RDL18-32 80 70 28 64 41 54 2
□ 安装类别：Ⅲ级。
□ 漏电断路器安装场所附近的外部磁场,在任何方向不超过地磁场的5倍。
□ 严禁带负荷操作试验按钮。
订货须知

用户订货时必须说明：
□ 漏电断路器的名称及型号；
□ 漏电断路器的额定电流（A）；
□ 数量。
例如：订购RDL18-32漏电断路器，额定电流32A，数量50台。
可写为：RDL18-32，32A。50台。
