RDQH系列双电源自动转换开关

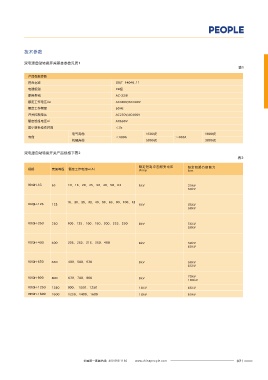

产品概述 技术参数

RDQH系列双电源自动转换开关 适用于交流50Hz-60Hz,额定工作电压AC400V以下，额定工作 双电源自动转换开关基本参数见表1
表1
电流1600A以下的供电系统。可根据需求进行两路电源之间的选择转换。常用、备用电源可以
是电网对电网，电网对发电机组。常用、备用电源由用户自定。产品适用于国家规定的特级或 产品性能参数
一级负荷用户，如高层楼宇、商场、医完、银行、铁道军事设施、机场、纺织、冶金化工等不
符合标准 GB/T 14048.11
允许停电的重要场所。
电器级别 CB级
使用类别 AC-33iB
选型指南
额定工作电压Ue AC380V/AC400V
额定工作频率 50Hz
RDQH 63 L 3P 63 分体 自投自复 消防
开关控制电压 AC230V,AC400V
产品型号 壳架电流 分断能力 极数 额定电流 安装方式 智能控制器 控制回路电压
额定绝缘电压Ui AC690V
63:1 0~63A 一体式不 过压、 最小转换动作时间
≤3s
63 125:1 6~125A 注明：控 欠压延时，
125 125:1 6~125A 制器在开 自投自复， 默认: 寿命 电气寿命 ＜400A 1500次 ＞400A 1000次
250 自投不自复， 消防DC24V 机械寿命 5000次 3000次
双电源 L:标准型 250:1 00~125A 关本体上。
400 3P:三级 400:2 25~400A 互为备用， 如需：
自动转 630 M:较高型 消防DC24V，
换开关 H:高分断型 4P:四极 630:4 00~630A 分体式控 AC230V
800 800:6 30~800A 发电起动信号 需要注明 双电源自动转换开关产品规格下表2
1250 1250:1 000~1250A 制器显示 常备用优先 表2
1600 屏安装在 选择等为默
1600:1 250~1600A
柜体门上。 认功能。 额定短路冲击耐受电压 额定短路分断能力
规格 壳架等级 额定工作电流Ie(A) Uimp Icm

控制器功能
RDQH-63 63 10、16、20、25、32、40、50、63 6kV 25kV
50kV
安装方式 一体式，分体面板嵌入式
操作方式 手动、自动、双分 16、20、25、 32、40、50、63、80、100、125
RDQH 125- 125 8kV 35kV
监测功能 缺相、失压、欠压、过压，手动、自动、双分 50kV

转换方式 自投自复、 自投不自复， 互为备用常备用优选择
自带功能 消防分断、发电机起动信号、脱扣报警 RDQH 250- 250 100、125、160、180、200、225、250 8kV 35kV
50kV
常备用转换延时 0s~999s用户可自行设定
双分延时 1s~10s用户可自行设定
RDQH 400- 400 225、250、315、350、400 8kV 50kV
系统类型设置 1、1#市电2#市电2、1#市电2#发电、3、1#发电2#市电 65kV

正常工作条件和安装条件 RDQH 630- 630 400、500、630 8kV 50kV
65kV
□ 海拔：安装地点海拔不超过2000m，
□ 安装类别：Ⅲ类， RDQH 800- 800 630、700、800 8kV 75kV
100kV
□ 污染等级：3级，
RDQH 1250- 1250 800、 1000、1250 10kV 65kV
□ 倾斜度：不大于±23℃。
RDQH 1600- 1600 1250、1400、1600 10kV 65kV
□ 周围环境温度：周围环境温度-5℃~+40℃；24小时平均温度不超过+35℃。
□ 湿度：最高温度40℃时相对湿度不超过50%,较低温度时允许有较高的相对湿度,例如+20℃
时为90%，但应考虑到由于温度变化有可能产生凝露现象。
□ 如果以上条件不能满足时，订货时应与制造商协商，本开关用于海上，石油和核电站时另行
定制。
