P. 109

高压电器

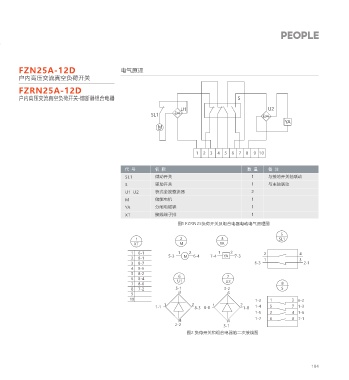

 FZN25A-12D  2、负荷开关和组合电器机械特性  表2  FZN25A-12D  电气原理
 户内高压交流真空负荷开关  数  据  户内高压交流真空负荷开关
 序  号  项  目  单  位
 FZRN25A-12D  FZN25A-12D/T630-20 FZRN25A-12D/T125-31.5  FZRN25A-12D
 户内高压交流真空负荷开关-熔断器组合电器  1  带电体间及对地的空气距离  mm  ≥125  户内高压交流真空负荷开关-熔断器组合电器                    S
 2  导电筒插入静触座的深度  mm  ≥18
 3  真空灭弧室开距  mm  6+ 0 1                                             U1                               U2
                                                         SL1
 4  真空灭弧室触头压力弹簧压缩量  mm  1
 2+ 0
                                                                                                           YA
 5  真空灭弧室平均合闸速度  m/s  0.6±0.2                               M
 6  真空灭弧室平均分闸速度  m/s  0.9±0.2
 7  合闸弹跳时间  ms  ≤2
 8  三相分合闸同期性  ms  ≤3
                                                                          1  2  3  4  5  6  7  8  9  10
 9  主回路电阻  mΩ  ≤150  ≤300
 10  手动操作最大力矩  N.m  ≤160
 11  熔断器触发的分闸时间  ms  -  30-40                   代  号       名  称                              数  量    备  注
 12  脱扣器触发的分闸时间  ms  40~50                      SL1        微动开关                                1     与接地开关轴联动
                                                S          辅助开关                                1     与主轴联动
 3、储能电机数据  表3
                                                U1  U2     桥式全波整流器                             2
 型      号  额定电压(kV)  额定电流(A)  额定功率W  正常工作电压范围   M          储能电机                                1
 66ZY-CJ01B8  DC220  0.7                        YA         分闸电磁铁                               1
 70  85%~110%额定电压
 66ZY-CJ02B  DC110  1.5                         XT         接线端子排                               1
                                                                   图1 FZRN25负荷开关及组合电器电动电气原理图
 4、组合电器中熔断器的选用  表4
 型      号                                                                                                 5
 熔断器额定电流A  配用高压电器容量kVA                              1               2               3                    SL1
 英国型号  国内型号                                        XT               M              YA
 16  100,125,160                                  1  6-1            1   2          1   2            2            4
 20  200                                          2  8-1        5-3   M  6-4    7-4  YA  7-3        1            3
                                                  3  8-7                                        6-3               2-1
 SDLAJ-12  25  250                                4  8-5
 31.5  315                                        5  8-2            6                 7
                                                  6  8-4
 XRNT 1-12  40  400                               7  8-6           U1                U2                   8
 50  500                                          8  7-2           5-1               3-2                  S
                                                  9                 3                 3
 63  630
 SFLAJ-12                                         10                                            1-2   1       3  6-2
 80  800                                                      1          2      1          2
                                                           1-1            8-3  8-8          1-8  1-4  5       7  1-3
 80  1000                                                                                       1-5   2       4  1-6
 100  1250                                                          4                 4         1-7   6       8  7-1
 SKLAJ-12  XRNT 1-12                                              2-2                3-1
 125  1600
                                                                       图2 负荷开关和组合电器的二次接线图
 5、分闸线圈数据  表5
 名  称  额定电压V  额定功率W  正常工作电压范围
 分闸线圈  DC 220; DC 110  550  65%~120%额定电压
