P. 110
高压电器
FZN25A-12D 外形与安装尺寸 FZW32-12 概述
户内高压交流真空负荷开关
户外高压交流真空隔离负荷开关
FZW32-12/T630-20户外高压交流真空隔离负荷开关是我公司引进技术开发的新一代高压电器产
FZRN25A-12D 90 品，各项技术性能指标符合GB/T 3804和IEC标准，适用于户外12kV、三相交流50Hz的供电网络中。
户内高压交流真空负荷开关-熔断器组合电器
型号及其含义
F Z W 32 - 12 / 630-20
额定短时耐受电流kA
额定电流(A)
额定电压(kV)
设计序号
户外
真空式
负荷开关
主要技术参数

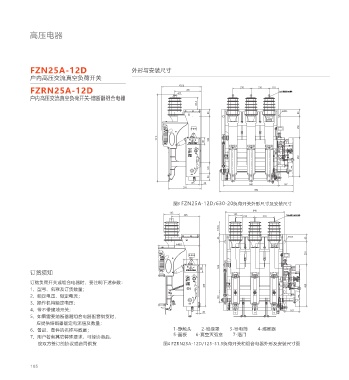

图3 FZN25A-12D/630-20负荷开关外形尺寸及安装尺寸
序 号 项 目 单 位 数 据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定有功负载开断电流 A 630
5 额定闭环开断电流 A 630
6 5%额定有功负载开断电流 A 31.5
7 额定电缆充电开断电流 A 10
8 额定开断空载高压电器容量 kVA 1600
订货须知
9 额定开断电容器组电流 A 100
订购负荷开关或组合电器时，要注明下述参数： 10 1min工频耐受电压；(真空断口、相间、相对地/隔离断口) kV 42/48
1、型号、名称及订货数量； 11 雷电冲击耐受电压；(相间、相对地/隔离断口) kV 75/85
2、额定电压、额定电流；
12 额定短时耐受电流(热稳定) kA 20
3、操作机构额定电压；
13 额定短路持续时间 s 4
4、带不带接地开关；
14 额定峰值耐受电流(动稳定) kA 50
5、如果需要熔断器随组合电器配套供货时，
15 额定短路关合电流 kA 50
应提供熔断器额定电流值及数量；
6、备品、备件的名称与数量； 1-静触头 2-绝缘罩 3-导电筒 4-熔断器 16 机械寿命 次 10000
5-面板 6-真空灭弧室 7-活门
7、用户若有其它特殊要求，可经协商后， 17 真空灭弧室内触头允许磨损厚度 mm ≤0.5
按双方签订的协议或合同供货 图4 FZRN25A-12D/125-31.5 负荷开关和组合电器外形及安装尺寸图 18 手动操作力矩 Nm ≤200
105 106
