P. 104
高压电器

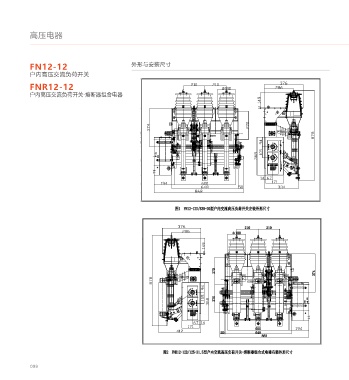

FN12-12 外形与安装尺寸 FN12-12 电动分闸及电动机构原理图
户内高压交流负荷开关
户内高压交流负荷开关
FNR12-12 FNR12-12 L(+) 220V~ N(—)
户内高压交流负荷开关-熔断器组合电器
户内高压交流负荷开关-熔断器组合电器
2 2
U1
4 3 YA
1
1
XT XT
11 13 代号 名称 数量 备注
1 2
21 23
3 4 FU 熔断器 6A 1 用户自配
31 33
5 6
12 14 YA 分闸电磁铁 (220V~) 1 5WXJ,617,001G
7 8
22 24
9 10 U1 桥式全波整流器 1 KBPC25-10
41 43
51 53 S 辅助开关 1 F10-10/W
32 34
42 44 XT 接线端子排 1 JH9 660V/15A
52 54
图3 电动分闸原理力图
KMa
Kmn 控制电源 代号 名称 数量 备注
1QF 1QF 开关
1 DF 辅助开关FK10改 1
熔断器
3 2 TQ 跳闸线圈 1
3 U1
S K 整流 SL3 接地刀联锁行程开关LXW2-11 1
X-1 X-2
5 1 2
SL2 分闸行程开关LXW2-11 1
4
KA1 9 1 2 KA1 电动机
M 13 SL1 合闸行程开关LXW2-11 1
7
KA2 11 KA2 分合闸 SB3 紧急分闸按钮 1 用户自配
KA2 KA1 SL1
15 X-3 X-417 19 21 SB2 分闸按钮 1 用户自配
合闸
SB1
SB1 合闸按钮 1 用户自配
SL3 控 制 回 路
KA1
M 电动机59ZYCJ02 1
KA1 KA2 SI2 KA2 分闸继电器HH54P 1
23 X-5 X-6 25 27 分闸
KA1 合闸继电器HH54P 1
SB2
KA2 33 U1U2 整流器KBPC2510 1
3 U2
X-7 29 DF 31 HG 分闸指示灯 1 用户自配
1 2 脱扣器
SB3 HW 合闸指示灯 1 用户自配
4
TQ
35
SK 主令开关LS2-2 1 用户自配
合闸
DF X-8 37 HW FU 用户自配
指示 熔断器RT19-6A 1
DF X-9 39 HG 分闸 信号回路 QF 用户自配
指示 断路器C45N-10A 1
图4 电动机构电气原理图
099 100
