高压电器

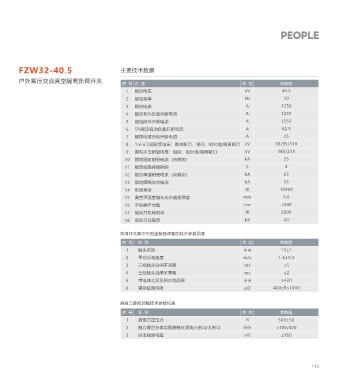

FZW32-40.5 概述 FZW32-40.5 主要技术数据
户外高压交流真空隔离负荷开关 户外高压交流真空隔离负荷开关 序 号 名 称 单 位 参数值
FZW32-40.5/1250-25户外高压隔离真空负荷开关(以下简称负荷开关)是由我公司研制开发、并由
1 额定电压 kV 40.5
我公司生产的新一代高压电器，本产品经严格的型式试验和长期试运行考核，各项技术性能指示全
2 额定频率 Hz 50
部达到GB/T 3804和IE标准，适用于额定电压40.5kV、额定电流1250A、三相交流50Hz的供电网络
3 额定电流 A 1250
中。
4 额定有功负载开断电流 A 1250
5 额定闭环开断电流 A 1250
主要功能特点
6 5%额定有功负载开断电流 A 62.5
7 额定电缆充电开断电流 A 25
● 采用真空灭弧、无爆炸危险、不须检修。
8 1min工频耐受电压：真空断口、相间、相对地/隔离断口 kV 68/95/110
● 隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
9 雷电冲击耐受电压：相间、相对地/隔离断口 kV 185/215
● 机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳
10 额定短时耐受电流（热稳定） kA 25
钢材料，确保了机体在户外环境下的正常运行。
11 额定短路持续时间 S 4
● 安装方式以双杆式、电动操作为主，也可采用电动或远程遥控操作。
12 额定峰值耐受电流（动稳定） kA 63
● 开断能力大、安全可靠、电寿命长、可频繁操作。 13 额定短路关合电流 kA 63
● 广泛适用于农网、城网、铁路等配电线路改造。 14 机械寿命 次 10000
15 真空灭弧室触头允许磨损厚度 mm 0.6
产品型号及含义 16 手动操作力矩 nm ≤300
17 接地刀机械寿命 次 2000
F Z W 32 - 40.5 / 1250 - 25
18 接地刀动稳定 kA 40
额定短时耐受电流
负荷开关真空灭弧室装配调整的技术参数见表
额定电流
序 号 名 称 单 位 参数值
额定电压
1 触头开距 mm 13±1
设计序号 2 平均分闸速度 m/s 1.4±0.2
户外 3 三相触头分闸不同期 ms ≤5
真空 4 三相触头合闸不同期 ms ≤2
5 带电体之间及相对地距离 mm ≥420
负荷开关
6 辅助回路电阻 μΩ 400≥R≤1000
使用环境条件
隔离刀装配调整技术参数见表
1、海拔不超过3000m。 序 号 名 称 单 位 参数值
2、周围空气温度上限+40℃，下限-30℃ 1 隔离刀正压力 N 500±50
3、相对湿度：日平均值不大于95%，月平均值不大于90% 2 触刀最后分离点到静触头距离小断口/大断口 mm ≥180/420
4、无经常性的剧烈振动。 3 进出线端电阻 μΩ ≤150
