高压电器

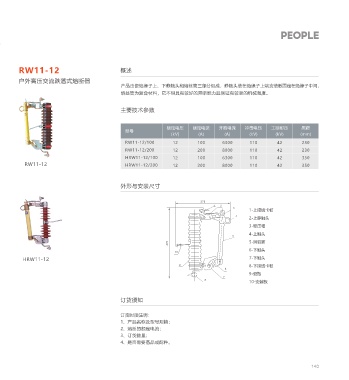

RW10-12F 外形与安装尺寸 RW11-12 概述
户外高压交流跌落式熔断器 户外高压交流跌落式熔断器
440 产品由瓷绝缘子上、下静触头和熔丝管三部分组成，静触头装在绝缘子上端,安装板固定在绝缘子中间，
熔丝管为复合材料，它不但具有较好的开断能力且保证有较高的机械强度。

主要技术参数

额定电压 额定电流 开断电流 冲击电压 工频耐压 爬距
型号
(kV) (A) (A) (kV) (kV) (mm)
RW11-12/100 12 100 6300 110 42 230
RW11-12/200 12 200 8000 110 42 230
560 HRW11-12/100 12 100 6300 110 42 350
RW11-12 HRW11-12/200 12 200 8000 110 42 350

φ12.5 外形与安装尺寸

370
1 2
3
1-上接线卡板
4
2-上静触头
订货须知 3-释压帽
4-上触头
5
订货时须注时： 470 5-消弧管
1、产品名称及型号规格； 6-下触头
10
2、熔丝的额定电流； 7-下触头
HRW11-12
3、订货数量； 9 8-下接线卡板
4、是否需要备品或配件。 6
9-瓷瓶
7
8
10-安装板
订货须知

订货时须注明：
1、产品名称及型号规格；
2、熔丝的额定电流；
3、订货数量；
4、是否需要备品或配件。
