高压电器

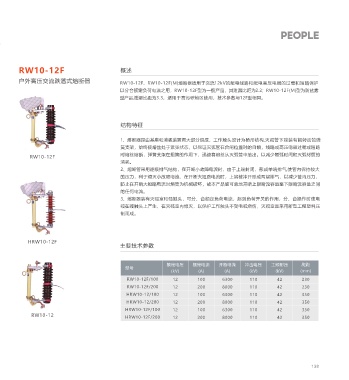

JSXGN-12 概述 RW10-12F 概述
机械闭锁 户外高压交流跌落式熔断器 RW10-12F、RW10-12F(M)熔断器适用于交流12kV的配电线路和配电高压电器的过载和短路保护
JSXGN-12箱式柜机械闭锁（以下简称闭锁），是箱式柜用强制性的闭锁装置，采用机械联锁方式控
以分合额定负荷电流之用，RW10-12F型为一般产品，其泄漏比距为2.2；RW10-12F(M)型为防盐雾
制各个操作程序，满足开关设备“五防”功能的要求，具有方便、安全可靠等特点。
型产品,泄漏比距为3.3，适用于高污秽地区使用，技术参数与12F型相同。
本闭锁适用于XGN-12箱型固定式金属封闭开关设备中各种接线方案和结构形式，并能分别与电操、
弹操动作联锁。

结构特征

1、熔断器是由基座和消弧装置两大部分组成，工作触头设计为桥形结构,灭弧管下端装有能转动的弹
正常使用条件
簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置时的自锁，线路或高压电器过载或短路
时熔丝熔断，弹簧支架在扭簧的作用下，迅速将熔丝从灭弧管中抽出。以减少燃弧时间和灭弧材质的
1、海拔高度不超过1000m。 RW10-12F
消耗。
2、周围空气温度：上限+40℃，下限-10℃。
2、熔断管采用逐级排气结构，在开断小故障电流时，由于上端封闭，形成单端排气,使管内保持较大
3、允许在30℃时储运。
的压力，利于熄灭小故障电流，在开断大短路电流时，上端被冲开形成两端排气，以减少管内压力，
4、地震烈度不超过8度。
防止在开断大短路电流时熔管为机械破坏，故本产品能可靠地开断上限断流容量至下限断流容量之间
5、无易燃、易爆、严重粉尘、化学腐蚀及剧烈振动场所。
的任何电流。
3、熔断器装有灭弧室和弧触头，可分、合额定负荷电流，起到负荷开关的作用，分、合操作时使电
弧在弧触头上产生，在灭弧室内熄灭，以保护工作触头不受电弧烧伤，灭弧室是采用新型工程塑料压
制而成。

主要技术参数
HRW10-12F
主要技术参数
型号规格 操作功能 备注
JSXGN-12/DSX 上接地 上隔离 下隔离 3位
JSXGN-12/DS 上接地 上隔离 左2位 额定电压 额定电流 开断电流 冲击电压 工频耐压 爬距
型号
JSXGN-12/SD 上隔离 下接地 右2位 (kV) (A) (A) (kV) (kV) (mm)
JSXGN-12/SX 上隔离 下隔离 右2位 RW10-12F/100 12 100 6300 110 42 230
JSXGN-12/S 上隔离 中位 RW10-12F/200 12 200 8000 110 42 230
JSXGN-12/X 下隔离 中位 HRW10-12/100 12 100 6300 110 42 350
JSXGN-12/DSD 上接地 上隔离 下接地 3位 HRW10-12/200 12 200 8000 110 42 350
JSXGN-12/DDSX 上接地 下接地 上隔离 下隔离 4位 HRW10-12F/100 12 100 6300 110 42 350
RW10-12
JSXGN-12/DSXP 上接地 上隔离 下接地 旁路 4位 HRW10-12F/200 12 200 8000 110 42 350

137 138
