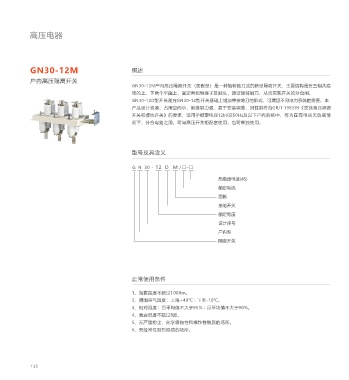

P. 140
高压电器
GN30-12M 概述 GN30-12M 主要技术参数
户内高压隔离开关 户内高压隔离开关
GN30-12M户内高压隔离开关（面板型）是一种旋转触刀式的新型隔离开关，主要结构是在三相共底 型号规格 GN30-12M/400-12.5 GN30-12M/630-20 GN30-12M/1000-31.5 GN30-12M/1250-31.5
架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。 项目 参数 GN30-12DM/400-12.5 GN30-12DM/630-20 GN30-12DM/1000-31.5 GN30-12DM/1250-31.5
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本 额定电压 2
产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB/T 198589《交流高压隔离 额定电流 400 630 1000 1250
开关和接地开关》的要求，适用于额定电压12kV交50Hz及以下户内系统中，作为在有电压无负载情 热稳定电流(KA) 12.5 20 31.5
况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。 热稳定时间(S) 4
动稳定电流(KA) 31.5 50 80
额定绝 雷电冲击电压(KV) 相间、对地75、断口85
缘水平 1min工频耐压(KV) 相间、对地42、断口48
型号及其含义
外形安装尺寸
G N 30 - 12 D M /
安装面 70
热稳定电流(4S)
额定电流
面板
接地开关
额定电压
设计序号
户内型
隔离开关
285
575
170 可以定做
正常使用条件
1、海拔高度不超过1000m。
2、周围空气温度：上限+40℃；下限-10℃。 185
3、相对湿度：日平均值不大于95%；月平均值不大于90%。
4、地震烈度不超过8度。
5、无严重粉尘、化学腐蚀性和爆炸性物质的场所。 50
6、无经常性剧烈振动的场所。
250 250
面板长185宽150厚50 760
135 136
