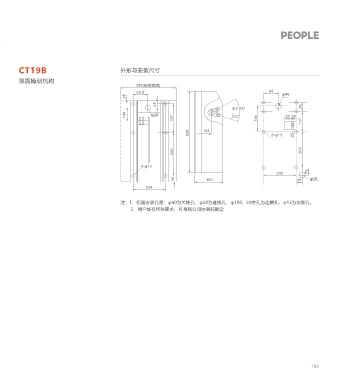

CT19B 概述 CT19B 外形与安装尺寸
弹簧操动机构 弹簧操动机构
CT19B弹簧操动机构可供操动ZN28系列分装式高压真空断路器及其合闸功与之相当的其它类型的真 355(结构宽度)
93
空断路器，其性能符合GB/T 1984《交流高压断路器》和本产品《技术条件》的要求, 各项指标均达到 93.5 φ40
25
和超过“IEC”标准，本产品的机械寿命为10000次。
45
机构合闸弹簧的储能方式有电动机储能和手动储能两种；分闸操作有分闸电磁铁、过电流脱扣电磁铁 50°-55° 36
及手动按钮操作三种；合闸操作有合闸电磁铁及手动按钮操作两种。 100 φ30 137 20° 155 50 30
100 137
机构的规格及匹配之主要部件如下表 530 104 8-φ13 15

质量 体积 电动机输入 合闸弹簧 匹配真空断路器
规格 255 255
(kg) 长×宽×深(mm) 功率(W) (mm) 开断电流(kA)
CT19B-Ⅰ 35 530×370×170 70 φ7.5 20
6-φ13
CT19B-Ⅱ 35 530×370×170 70 φ8 31.5 50
200
CT19B-Ⅲ 35 530×370×170 120 φ8+φ4 40 40 160 40 φ30
234
脱扣器的组合及其代号：100、110、111、114、1114、400、1134

注：1、柜面安装孔图：φ40为大轴孔， 30为进线孔， 100、50方孔为连锁孔， 13为安装孔。
φ
φ
φ
主要技术参数
2、用户如有特殊要求，可与我公司协商后确定
型 号 66ZYCJ-11
额定工作电压(V) ≌110 ≌220
电动机额定输入功率(W) 70-200
正常工作电压范围 85%~110%额定工作电压
额定工作电压储能时间(S) ≤12
如用户需要采用交流电源时，则增加全波整流电源(桥堆)供给储能电动机工作。

合分闸电磁铁采用螺管式电磁铁，其技术参数见下表：
额定工作电压(V) ~110 ~220 ~380 ~48 ~110 ~220
额定工作电流(A) 4.3 3.8 3.3 2.3 1.16
额定电功率(W) <473 <836 <158 <253 <258
20℃时线圈电阻值(Ω) 8.5±0.5 19.2±1.2 15±0.75 47±2.8 190±11
正常合闸工作电压范围 85%~110%额定工作电压
正常分闸工作电压范围 65%~120%额定工作电压应可靠分闸，小于30%额定工作电压时不得分闸
机构输出轴工作转动角为50~55度。
脱扣的组合及代号：110、100、111、114、1134、400
