高压电器

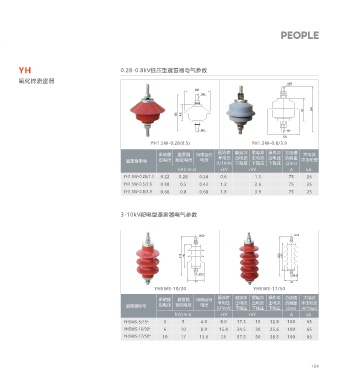

YH 概述 YH 0.28-0.8kV低压型避雷器电气参数
氧化锌避雷器 氧化锌避雷器
金属氧化锌避雷器是目前国际最先进的过电压保护器。由其核心元件采用氧化锌电阻片，与传统碳化
硅避雷器相比，改了避雷器的伏安特性，提高了过电压通流能力，从而使避雷器特征的根本变化。
当避雷器在正常丁作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻片的
非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限
制了过电压对输变电设备的侵害。
产品性能符合 GB/T11032 、 JB/T8952 、 IEC60099-4 、 IEC62.11 标准技术要求。

YH1.5W-0.28(0.5) YH1.5W-0.8/3.9
用途特点
系统额 避雷器 持续运行 直流参 陂波冲 雷电冲 操作冲 方波通 大电流
避雷器型号 定电压 额定电压 电压 考电压 击电流 击电流 击电流 流容量 冲击耐受
金属氧化锌避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。 (U1mA) 下残压 下残压 下残压 (2ms)
kV(r.m.s) ≮kV ≯kV A kA
YH1.5W-0.28/1.3 0.22 0.28 0.24 0.6 1.3 75 25
使用环境条件
YH1.5W-0.5/2.6 0.38 0.5 0.42 1.2 2.6 75 25
YH1.5W-0.8/3.9 0.66 0.8 0.68 1.8 3.9 75 25
1、环境温度不高于+40℃，不低于-40℃。
2、海拔高低不超过1000-2000m(高原地区应在订货时注册)。
3、交流系统频率50Hz或60Hz。
4、长期施加在避雷器上工频电压不超过避雷器持续运行电压。 3-10kV配电型避雷器电气参数
5、最大风速不超过35m/s。
6、地震烈度7度及以下地区。
7、污秽地区要注明。

型号及其含义

Y H

:
附加特征W 防污， G:高原
K:抗震型，TLB（热爆压脱离器） YH5WS-10/30 YH5WS-17/50
标称放电电流下最大残压kV 直流参 陂波冲 雷电冲 操作冲 方波通 大电流
系统额 避雷器 持续运行
避雷器额定电压kV 考电压 击电流 击电流 击电流 流容量 冲击耐受
避雷器型号 定电压 额定电压 电压
设计序号 (U1mA) 下残压 下残压 下残压 (2ms) (4/10μs)
S:配电，Z:电站， R:电容器组， X:线路， kV(r.m.s) ≮kV ≯kV A kA
T:铁道，D:发电机、电动机， YH5WS-5/15* 3 5 4.0 8.0 17.3 15 12.8 100 65
W:无间隙 C:有串联间隙： YH5WS-10/30* 6 10 8.0 15.0 34.5 30 25.6 100 65
标称放电电流kA
YH5WS-17/50* 10 17 13.6 25 57.5 50 38.5 100 65
复合外套
金属氧化锌避雷器

153 154
