高压电器

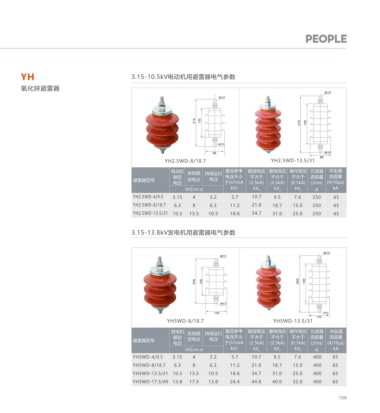

YH 3-10kV电站型避雷器电气参数 YH 3.15-10.5kV电动机用避雷器电气参数
氧化锌避雷器 氧化锌避雷器

132

YH5WZ-10/27 YH5WZ-17/45 YH2.5WD-8/18.7 YH2.5WD-13.5/31
直流参 陂波冲 雷电冲 操作冲 方波通 大电流 冲击通
系统额 避雷器 持续运行 电动机 系统额 持续运行 直流参考 陂波残压 雷电残压 操作残压 方波通
避雷器型号 定电压 额定电压 电压 考电压 击电流 击电流 击电流 流容量 冲击耐受 避雷器型号 额定 定电压 电压 电压不小 不大于 不大于 不大于 流容量 流容量
(U1mA) 下残压 下残压 下残压 (2ms) (4/10μs) 电压 于(U1mA (2.5kA) (2.5kA) (0.1kA) (2ms) (4/10μs)
kV(r.m.s) ≮kV ≯kV A kA kV(r.m.s) kV) kV p kV p kV p A kA
YH5WZ-5/13.5 3 5 4.0 7.5 15.5 13.5 11.5 150 65 YH2.5WD-4/9.5 3.15 4 3.2 5.7 10.7 9.5 7.6 250 65
YH5WZ-10/27 6 10 8.0 14.4 31.0 27 23 150 65 YH2.5WD-8/18.7 6.3 8 6.3 11.2 21.0 18.7 15.0 250 65
YH5WZ-17/45 10 17 13.6 24 51.5 45 38.3 150 65 YH2.5WD-13.5/31 10.5 13.5 10.5 18.6 34.7 31.0 25.0 250 65

3-10kV保护电容器组型避雷器电气参数 3.15-13.8kV发电机用避雷器电气参数

132

YH5WR-10/27 YH5WR-17/45
100
YH5WD-8/18.7 YH5WD-13.5/31
直流参 雷电冲 操作冲 方波通 大电流
系统额 避雷器 持续运行
避雷器型号 定电压 额定电压 电压 考电压 击电流 击电流 流容量 冲击耐受 发电机 系统额 持续运行 直流参考 陂波残压 雷电残压 操作残压 方波通 冲击通
(U1mA) 下残压 下残压 (2ms) (4/10μs) 额定 电压不小 不大于 不大于 不大于 流容量 流容量
kV(r.m.s) ≮kV ≯kV A kA 避雷器型号 电压 定电压 电压 于(U1mA (2.5kA) (2.5kA) (0.1kA) (2ms) (4/10μs)
YH5WR-5/13.5 3 5 4.0 7.2 13.5 10.5 400 65 kV(r.m.s) kV) kV p kV p kV p A kA
YH5WR-10/27 6 10 8.0 14.4 27 21 400 65 YH5WD-4/9.5 3.15 4 3.2 5.7 10.7 9.5 7.6 400 65
YH5WR-17/45 10 17 13.6 24 45 35 400 65 YH5WD-8/18.7 6.3 8 6.3 11.2 21.0 18.7 15.0 400 65
YH5WD-13.5/31 10.5 13.5 10.5 18.6 34.7 31.0 25.0 400 65
YH5WD-17.5/40 13.8 17.5 13.8 24.4 44.8 40.0 32.0 400 65
