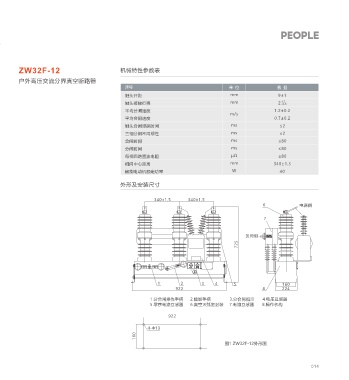

Page 19 - 高压电器选型手册-人民电器集团有限公司

高压电器

ZW32F-12 使用环境条件 ZW32F-12 机械特性参数表
户外高压交流分界真空断路器 户外高压交流分界真空断路器
1、环境温度：-40 +40℃; 单 位 数 据
℃
序号
2、海拔不超过2000m，2000以上与用户协商
触头开距 mm 9±1
3、风压不超过700Pa(相当于风速34m/s)
+1
触头接触行程 mm 2 -0.3
4、相对温度日平均值不大于95%，月平均值不大于90%；
平均分闸速度 1.2±0.2
5、空气污秽程Ⅲ级； m/s
6、周围空气不应受腐蚀性气体或可燃性气体等明显污染； 平均合闸速度 0.7±0.2
7、无经常性剧烈振动。 触头合闸弹跳时间 ms ≤2
三相分闸不同期性 ms ≤2
合闸时间 ms ≤80
分闸时间 ms ≤80
每相回路直流电阻 µΩ ≤80
相间中心距离 mm 340±1.5
主要技术参数 储能电动机额定功率 W 40
外形及安装尺寸
序 号 单 位 数 据
额定电压 kV 12
340±1.5 340±1.5
额定频率 Hz 50 6 电源侧
额定电流 A 630、1250
额定短路开断电流 16 20 7
额定短时耐受电流 kA 16 20
额定峰值耐受电流(峰值) 40 50 负荷侧
额定短时持续时间 S 4 725
额定短路关合电流(峰值) 50
1min工频耐压 相间、对地 42
断口 48
kV
相间、对地 75
雷电冲击耐压
断口 85
1 2 3 4 5 160
额定操作顺序 分-0.3S-合分-180S合分 922 8 224
额定电流开断次数 10000
次 1.分合闸操作手柄 2.储能手柄 3.分合闸指示 4.电压互感器
额定短路电流开断次数 50 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构
机械寿命 10000
922
二次回路1min工频耐压（电子器件除外） V 2000
4-Φ13
160
图1 ZW32F-12外形图
