高压电器

ZW32F-12 ZW20A-12C 概述
户外高压交流分界真空断路器 340±1.5 340±1.5 户外高压交流自动重合断路器
ZW20A-12C/630-20交流高压真空柱上自动重合器，用于交流50Hz，额定电压12kV的三相电力系
6
负荷侧
统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护没备。
7
主要功能特点
725
电源侧
● 重合器是一种智能化装置，与分段器配合使用可以不依靠另外的控制系统实现配电自动化。
● 重合器由断路器(及其操动机构)、控制器及控制电源三部分组成，它除了能跟断路器一样能分、合
正常和故障电流之外，在短路故障发生后还能按预先的整定次数进行多次自动重合闸，以便让分段
器在重合间隙期内动作隔离故障线路、非故障线路即恢复供电；如果多次重合闸失败，重合器内部
1 2 3 4 5 160 合闸闭锁，此时，环网（或称“手拉手”网络）内的另一端、原来处于合闸闭销的重合器解除闭锁
922 8 224
850 自动合闸，非故障线路能立即恢复供电。电网自动化能在故障发生后，将停电区域限制在最小的范
围内，具有很高的社会效益和经济效益。
1.分合闸操作手柄 2.储能手柄 3.分合闸指示 4.电压互感器
5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构 ● 本产品实用可靠、功能齐全。控制器采用微处理器，面板采用数字式显示，可以方便地进行人机
对话，所有参数连续可调外，新增的GPRS、GSM通讯系统功能,可以用手机实现分、合闸操作和远
程数据通讯功能，可以传输线路参数及设备的远行状态。
922
● 本产品采用ZW20A-12型户外交流高压真空断路器为本体, 本体开关采用真空灭弧室灭弧和SF6气
4-Φ13
体绝缘,箱体采用了日本东芝公司的气体密封、绝缘结构技术。内部充入的SF6气体不泄漏,弹簧操作

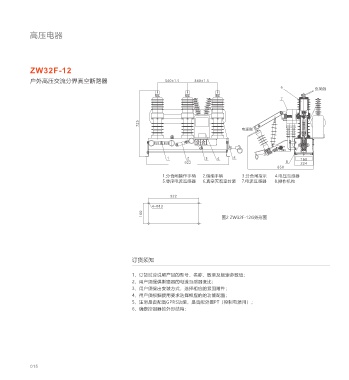

160 图2 ZW32 -12G外形图F 机构进行小型化及性能优化设计，动作可靠性优于国内传统的弹簧机构。主导电回路密封于箱体
中，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的首选产品。

产品型号及含义

订货须知 Z W 20A - 12 C / □ - □

1、订货时应说明产品的型号、名称、数量及额定参数值；
2、用户须提供断路器的电流互感器变比； 额定短路开断电流（kA)
3、用户须提出安装方式，选择相应的紧固附件； 额定电流(A)
4、用户须根据使用要求选择相应的的功能配置；
5、注明是否配备GPRS功能，是否配外置PT（控制电源用）； 重合断路器
6、确定控制器的外形结构；
最高工作电压(kV)
设计序号

户外真空断路器
