高压电器

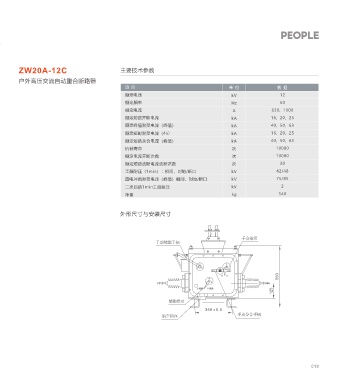

ZW20A-12C 使用环境条件 ZW20A-12C 主要技术参数
户外高压交流自动重合断路器 户外高压交流自动重合断路器
1、环境温度：-40 +40℃; 单 位 数 据
℃
项 目
2、海拔不超过2000m，2000以上与用户协商
额定电压 kV 12
3、风压不超过700Pa(相当于风速34m/s)
额定频率 Hz 50
4、相对温度日平均值不大于95%，月平均值不大于90%；
额定电流 A 630、1000
5、空气污秽程Ⅲ级；
额定短路开断电流 kA 16、20、25
6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；
7、无经常性剧烈振动。 额定峰值耐受电流（峰值） kA 40、50、63
额定短时耐受电流（4s） kA 16、20、25
机械特性参数 额定短路关合电流（峰值） kA 40、50、63
机械寿命 次 10000
额定电流开断次数 次 10000
序 号 项 目 单 位 数 据
额定短路武断电流武断次数 次 30
+1
1 触头开距 mm 9 − 0.5
工频耐压（1min） ：相 间、对地/断口 kV 42/48
+1
2 触头超行程 mm 3 − 0.5
雷电冲击耐受电压（峰值）相间、对地/断口 kV 75/85
3 分闸速度 m/s 1.2±0.2
二次回路1min工频耐压 kV 2
4 合闸速度 m/s 0.6±0.2
净重 kg 140
5 触头合闸 ms ≤2
6 弹跳时间 mm 135±1.5
7 相间中心距离 mm 240±2 外形尺寸与安装尺寸
8 外部带电空气绝缘距离 cm/kV 3.8
9 外部爬电比距 ms ≤2
10 三相分闸不同期性 μΩ ≤150 手合指示
手动储能手柄
11 各相导电回路电阻 合 ms ≤45
12 闸时间分闸时间 ms ≤45
13 储能电动机额定功率 W ≯40
14 储能电动机额定电压 V AC220
15 额定合闸操作电压 V AC220 分 合 550
16 最高/最低合闸操作电压 V AC264/143
17 额定分闸操作电压 V AC220 未储能 已储能 125
18 最高/最低分闸操作电压 V AC264/143
储能指示
19 最高/最低电动机电压 V AC242/187
350±0.5
20 SF6气体额定压力(表压) MPa “0" 手动分合手柄
航空插座

017 018
