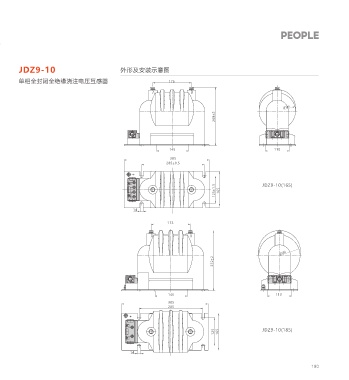

JDZ9-10 概述 JDZ9-10 外形及安装示意图
单相全封闭全绝缘浇注电压互感器 单相全封闭全绝缘浇注电压互感器 175
JDZ9-10系列为环氧树脂浇注全绝缘全封闭户内装置电压互感器。适用于50Hz、10kV及以下的中性
点非有效接地系统中作电压、电能、测量保护之用。
产品标准：GB/T 20840.3。
268±2
型号及其含义

J D Z 9 - 10

145 110
额定电压(kV)
385
设计序号
285±0.5
浇注绝缘
单相
125±1.5 165
电压互感器 JDZ9-10(165)

技术参数
14
● 污秽等级：ll级：
175
● 负荷功率因数：COSΦ=0.8(滞后)：

额定频 准确级次及 额定输 极限输 额定绝缘
型号 额定电压比(kV) 备注
率(Hz) 准确级组合 出(VA) 出(VA) 水平(kV)
0.2 15
3/0 .1 0.5 30 272±2
JDZ9-3 50，60 3/0. 22 200 3.6/25/40
3/0.1/0.22 1 50
3 100
0.2 20
6/0.1 0.5 50 145 110
JDZ9-6 50，60 6/0.22 400 7.2/30/60 同VKV 385
6/0.1/0.22 1 80 285
3 200
0.2 30
10/0.1 0.5 80
JDZ9-10 50，60 10/0.22 500 12/42/75 125 165 JDZ9-10(185)
10/0.1/0.22 1 100
3 200

14
注：如果用户有其它特殊要求，可对部分技术参数进行适当调整。
