高压电器

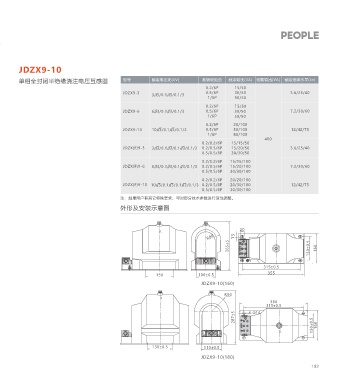

JDZX9-10 概述 JDZX9-10
单相全封闭半绝缘浇注电压互感器 单相全封闭半绝缘浇注电压互感器 型号 额定电压比(kV) 准确级组合 额定输出(VA) 极限输出(VA) 额定绝缘水平(kv)
本型电压互感器为环氧树脂浇注半绝缘全封闭式结构，适用于额定频率为50Hz的户内电力线路中连 0.2/6P 15/50
接在相与地间作电压、电能的测量和继电保护使用。 JDZX9-3 3/ 3/0.1/ 3/0.1/3 0.5/6P 30/50 3.6/25/40
1/6P 50/50
产品标准：GB/T 20840.3。
0.2/6P 15/50
JDZX9-6 6/ 3/0.1/ 3/0.1/3 0.5/6P 30/50 7.2/30/60
1/6P 50/50
型号及其含义
0.2/6P 20/100
JDZX9-10 10/ 3/0.1/ 3/0.1/3 0.5/6P 50/100 12/42/75
1/6P 80/100
J D Z X 9 - 10
400
0.2/0.2/6P 15/15/50
JDZX(F)9-3 3/ 3/0.1/ 3/0.1/ 3/0.1/3 0.2/0.5/6P 15/20/50 3.6/25/40
额定电压(kv) 0.5/0.5/6P 30/30/50
设计序号 0.2/0.2/6P 15/15/100
JDZX(F)9-6 6/ 3/0.1/ 3/0.1/ 3/0.1/3 0.2/0.5/6P 15/20/100 7.2/30/60
带零序电压绕组 0.5/0.5/6P 30/30/100
浇注绝缘 0.2/0.2/6P 20/20/100
JDZX(F)9-10 10/ 3/0.1/ 3/0.1/ 3/0.1/3 0.2/0.5/6P 20/30/100 12/42/75
单相 0.5/0.5/6P 30/30/100
电压互感器 注：如果用户有其它特殊要求，可对部分技术参数进行适当调整。
外形及安装示意图

结构特点
20
R80 13
本型电压互感器为全封闭结构，采用环氧树脂全封闭浇注，耐污秽及潮湿．也适用于热带地区使用，
265±5
互感器不需要特别维护只需定期地清除表面污物，由于互感器采用全封闭浇注绝缘，尺寸小，重量 130±0.5 160
轻，适用于任何位置，任意方向安装。二次出线端有接线端子盒，端子盒有三个不同出线方向。接线

非常方便，并能实现防窃电措施。 315±0.5
150 100±0.5 355
JDZX9-10(160)
技术参数 R90
360
315±0.5
● 污秽等级：ll级： 4-Φ14
● 负荷功率因数：COSΦ=0.8(滞后)： 287±3
130±0.5 160

130±0.5 110±0.5

JDZX9-10(180)
