高压电器

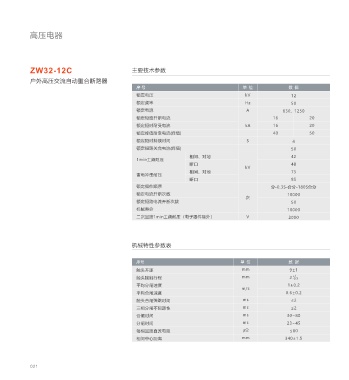

ZW32-12C 主要技术参数 ZW32-12C 外形及安装尺寸
户外高压交流自动重合断路器 户外高压交流自动重合断路器
序 号 单 位 数 据
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630、1250
额定短路开断电流 16 20
额定短时耐受电流 kA 16 20
额定峰值耐受电流(峰值) 40 50
额定短时持续时间 S 4
额定短路关合电流(峰值) 50
相间、对地 42
1min工频耐压
断口 48
kV
相间、对地 75
雷电冲击耐压
断口 85
额定操作顺序 分-0.3S-合分-180S合分
额定电流开断次数 10000
次
额定短路电流开断次数 50 图1 ZW32-12C 外形及安装尺寸
机械寿命 10000
二次回路1min工频耐压（电子器件除外） V 2000

机械特性参数表

序号 单 位 数 据
触头开距 mm 9±1
+1
触头接触行程 mm 2 -0.3
平均分闸速度 1±0.2
m/s
平均合闸速度 0.6±0.2
触头合闸弹跳时间 ms ≤2
三相分闸不同期性 ms ≤2
合闸时间 ms 30~80
分闸时间 ms 23~45
每相回路直流电阻 µΩ ≤80 图2 ZW32-12GC外形及安装尺寸
相间中心距离 mm 340±1.5
