高压电器

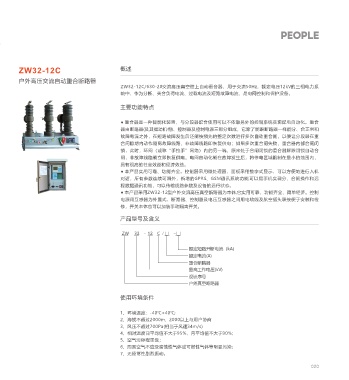

ZW20A-12C ZW32-12C 概述
户外高压交流自动重合断路器 40 φ13 户外高压交流自动重合断路器 ZW32-12C/630-20交流高压真空柱上自动重合器，用于交流50Hz，额定电压12kV的三相电力系

统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护没备。
40
270 主要功能特点
135
● 重合器是一种智能化装置，与分段器配合使用可以不依靠另外的控制系统实现配电自动化。重合
425 135 785 器由断路器(及其操动机构)、控制器及控制电源三部分组成，它除了能跟断路器一样能分、合正常和
270 故障电流之外，在短路故障发生后还能按预先的整定次数进行多次自动重合闸，以便让分段器在重
合间隙期内动作隔离故障线路、非故障线路即恢复供电；如果多次重合闸失败，重合器内部合闸闭
锁，此时，环网（或称“手拉手”网络）内的另一端、原来处于合闸闭锁的重合器解除闭锁自动合
205 闸，非故障线路能立即恢复供电。电网自动化能在故障发生后，将停电区域限制在最小的范围内，
具有很高的社会效益和经济效益。
箱体 机构罩 ● 本产品实用可靠、功能齐全。控制器采用微处理器，面板采用数字式显示，可以方便地进行人机
对话，所有参数连续可调外，新增的GPRS、GSM通讯系统功能,可以用手机实现分、合闸操作和远
350
程数据通讯功能，可以传输线路参数及设备的远行状态。
● 本产品采用ZW32-12型户外交流高压真空断路器为本体,它实用可靠、功能齐全、简单经济。控制
电源用互感器为外置式，断路器、控制器及电压互感器之间用电缆线及航空插头联接便于安装和检
4-φ17
修，开关本体也可以加装手动隔离开关。
350 产品型号及含义

ZW 32 - 12 C / □ - □

额定短路开断电流（kA)
额定电流(A)
重合断路器
订货须知 最高工作电压(kV)
设计序号

1、订货时须注明产品型号、名称、数量及参数值得； 户外真空断路器
2、互感器变比及精度等级；
3、其他特殊运行要求，如主回路出线方式(硬出线，电缆出线)等； 使用环境条件
4、是否配外置PT(控制电源用);
5、备品、备件的名称及数量； 1、环境温度：-40 +40℃;
℃
2、海拔不超过2000m，2000以上与用户协商
3、风压不超过700Pa(相当于风速34m/s)
4、相对温度日平均值不大于95%，月平均值不大于90%；
5、空气污秽程Ⅲ级；
6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；
7、无经常性剧烈振动。
