高压电器

概述

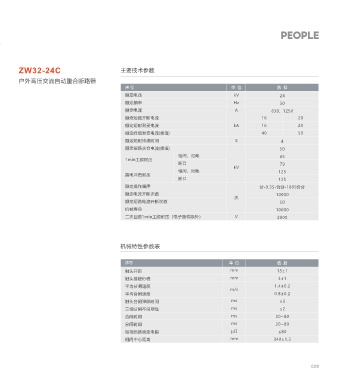

ZW32-24C ZW32-24C 主要技术参数
户外高压交流自动重合断路器 户外高压交流自动重合断路器
ZW32-24C/630-20交流高压真空柱上自动重合器，用于交流50Hz，额定电压24kV的三相电力系 序 号 单 位 数 据
统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护没备。 额定电压 kV 24

额定频率 Hz 50
主要功能特点
额定电流 A 630、1250
额定短路开断电流 16 20
● 重合器是一种智能化装置，与分段器配合使用可以不依靠另外的控制系统实现配电自动化。重合
额定短时耐受电流 kA 16 20
器由断路器(及其操动机构)、控制器及控制电源三部分组成，它除了能跟断路器一样能分、合正常和
额定峰值耐受电流(峰值) 40 50
故障电流之外，在短路故障发生后还能按预先的整定次数进行多次自动重合闸，以便让分段器在重
额定短时持续时间 S 4
合间隙期内动作隔离故障线路、非故障线路即恢复供电；如果多次重合闸失败，重合器内部合闸闭
额定短路关合电流(峰值) 50
锁，此时环网（或称“手拉手”网络）内的另一端、原来处于合闸闭锁的重合器解除闭锁自动合
相间、对地 65
闸，非故障线路能立即恢复供电。电网自动化能在故障发生后，将停电区域限制在最小的范围内， 1min工频耐压
断口 79
具有很高的社会效益和经济效益。 kV
相间、对地
● 本产品实用可靠、功能齐全。控制器采用微处理器，面板采用数字式显示，可以方便地进行人机 125
雷电冲击耐压
对话，所有参数连续可调外，新增的GPRS、GSM通讯系统功能,可以用手机实现分、合闸操作和远 断口 125
程数据通讯功能，可以传输线路参数及设备的远行状态。 额定操作顺序 分-0.3S-合分-180S合分
● 本产品采用ZW32-24型户外交流高压真空断路器为本体,它实用可靠、功能齐全、简单经济。控制 额定电流开断次数 10000
次
电源用互感器为外置式，断路器、控制器及电压互感器之间用电缆线及航空插头联接便于安装和检 额定短路电流开断次数 50
修，开关本体也可以加装手动隔离开关。 机械寿命 10000
二次回路1min工频耐压（电子器件除外） V 2000
产品型号及含义

ZW 32 – 24 C / □ - □
机械特性参数表
额定短路开断电流（kA)
额定电流(A)
序号 单 位 数 据
重合断路器
触头开距 mm 13±1
最高工作电压(kV)
触头接触行程 mm 3±1
设计序号
平均分闸速度 1.4±0.2
户外真空断路器 m/s
平均合闸速度 0.8±0.2
使用环境条件 触头合闸弹跳时间 ms ≤3
三相分闸不同期性 ms ≤2
合闸时间 ms 30~80
℃
1、环境温度：-40 +40℃; 2、海拔不超过2000m，2000以上与用户协商
分闸时间 ms 20~80
3、风压不超过700Pa(相当于风速34m/s)
4、相对温度日平均值不大于95%，月平均值不大于90%； 每相回路直流电阻 µΩ ≤80
5、空气污秽程Ⅲ级； 6、周围空气不应受腐蚀性气体或可燃性气体等明显污染； 相间中心距离 mm 340±1.5
7、无经常性剧烈振动。

027 028
