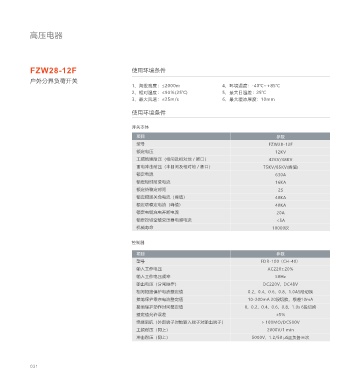

高压电器

FZW28-12F 使用环境条件 FZW28-12F 外形及安装尺寸
户外分界负荷开关 户外分界负荷开关
1、海拔高度：≤2000m 4、环境温度：-40℃~+85℃
2、相对湿度：≤90％(25℃) 5、最大日温差：25℃
3、最大风速：≤25m/s 6、最大覆冰厚度：10mm

使用环境条件

开关本体
项目 参数
型号 FZW28-12F
额定电压 12KV
工频绝缘耐压（相间及相对地／断口） 42KV/48KV
雷电冲击耐压（丰目间及相对地／断口） 75KV/85KV(峰值)
额定电流 630A 图1分界开关本体外形尺寸图
额定短时耐受电流 16KA （电流互感器、零序互感器按用户要求提供）
额定热稳定时间 2S
额定短路关合电流（峰值） 40KA
额定动稳定电流（峰值） 40KA
额定电缆充电开断电流 20A
额定投切空载变压器电感电流 <5A
机械寿命 10000次

控制器

项目 参数
型号 FDR-100（CH-40）
输入工作电压 AC220±20%
输入工作电压频率 50Hz
输出电压（分闸操作） DC220V、DC48V
相间短路保护电流整定值 0.2、0.4、0.6、0.8、1.0A5段切换
接地保护零序电流整定值 10-200mA 20段切换，级差10mA
接地保护动作时间整定值 0、0.2、0.4、0.6、0.8、1.0s 6段切换
控制电缆长度：7m
整定值允许误差 ±5% 控制电缆连接方式：航空接插件连接
绝缘阻抗（外部端子对地输入端子对输出端子） > 100MO/DC500V
工频耐压（同上） 2000V/1 min
图2 控制器形尺寸图 图3 杆上安装示意图
冲击耐压（同上） 5000V，1.2/50 μS正负各三次

031 032
