高压电器

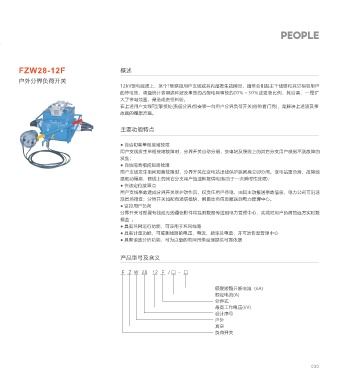

ZW32-24C 外形及安装尺寸 FZW28-12F 概述
户外高压交流自动重合断路器 户外分界负荷开关
12kV馈电线路上，某个T型联接用户支线或其内部发生故障时，通常会引起主干线路和其它相邻用户
380 380 的停电故，调查统计表明这种波及事故约占配电网事故的20％～30％或更高比例，其后果，一是扩
大了停电范围，是造成责任纠纷。
在上述用户支线T型联接处(责任分界点)安装一台用户分界负荷开关(俗称看门狗)，是解决上述波及事
故题的理想方案。

主要功能特点

● 自动切除单相接地故障
用户支线发生单相接地故障时，分界开关自动分闸，变电站及馈线上的其它分支用户感觉不到故障的
发生；
● 自动隔离相间短路故障
用户支线发生相间短路故障时，分界开关在变电站出线保护跳闸后立即分闸。变电站重合后，故障线
路被动隔离，馈线上的其它分支用户迅速恢复供电(相当于一次瞬时性故障)；
● 快速定位故障点
用户支线事故造成分界开关保护动作后，仅责任用户停电，由其主动报送事故信息，电力公司可迅速
派员场排查；分界开关如配有通信模块，则自动将信息报送到电力管理中心。
图1 ZW32-24C外形及安装尺寸 ● 监控用户负荷
分界开关可配置有线或无线通信附件将监测数据传送到电力管理中心，实现对用户负荷的远方实时数
据监 。
● 具有环网运行功能，可应用于环网线路
● 具有计量功能，可监测线路的电压、电流、频率及电量，并可远传至管理中心
● 具有谐波分析功能，可为以后的电网污染治理提供可靠依据

产品型号及含义

F Z W 28 – 12 F / □ - □
图2 ZW32-24C安装尺寸

额定短路开断电流（kA)
订货须知
额定电流(A)
分界式
1、供货时须注明产品型号、名称、数量及参数值得； 最高工作电压(kV)
2、互感器变比及精度等级； 设计序号
3、其他特殊运行要求，如带隔离，外置PT(控制电源用)等； 户外
4、备品、备件的名称及数量； 真空
负荷开关

029 030
