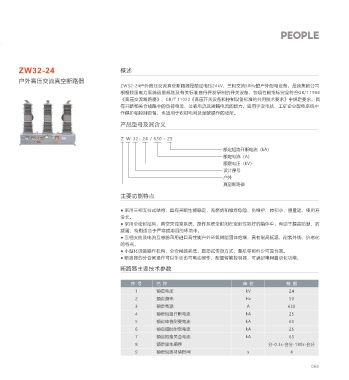

高压电器

ZW32(B)-12 ZW32-24 概述
户外高压交流真空断路器 户外高压交流真空断路器
ZW32-24户外高压交流真空断路器是额定电压24kV，三相交流 50Hz的户外配电设备。是我集团公司
根据我国电力系统远景规划及有关标准自行开发研制的开关设备，各项性能指标完全符合GB/T 1984
《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》中规定要求。具
有开断和关合线路中的负荷电流、过载电流及短路电流的能力。适用于变电站、工矿企业配电系统中
作保护和控制设备，也适用于农村电网及频繁操作的场所。
产品型号及其含义

Z W 32 - 24 / 630 - 25
额定短路开断电流（kA）
额定电流（A）
额定电压（kV）
图2 ZW32(B)-12G外形图
设计序号
户外
真空断路器

主要功能特点

● 采用三相支柱式结构，具有开断性能稳定，无燃烧和爆炸危险、免维护、体积小、重量轻、使用寿
命长。
图3 ZW32(B)-12安装图
● 采用全密封结构，真空灭弧室系统、操作系统全封闭在密封性能好的箱体中，有助于提高防潮、防
订货须知 凝露，特别适合于严寒或潮湿的环境中。
● 三相支柱及电流互感器采用进口高性能户外环氧树脂固体绝缘，具有耐高低温、耐紫外线、抗老化
的特点。
1、产品型号、名称及参数；
● 小型化弹簧操作机构，分合闸能耗低，直动式传动方式，整机零部件少可靠性高。
2、互感器变比及等级；
● 断路器的分合闸操作可以手动也可电动操作，配置智能控制器，可满足电网自动化功能。
3、数量及交货期；
4、操作方式：电动或手动； 断路器主要技术参数
5、其它特殊要求；
序 号 名 称 单 位 数 据
1 额定电压 kV 24
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 25
5 额定峰值耐受电流 kA 63
6 额定短时耐受电流 kA 25
7 额定短路关合电流 kA 63
8 额定操作顺序 分-0.3s-合分-180s-合分
9 额定短路持续时间 s 4

065 066
