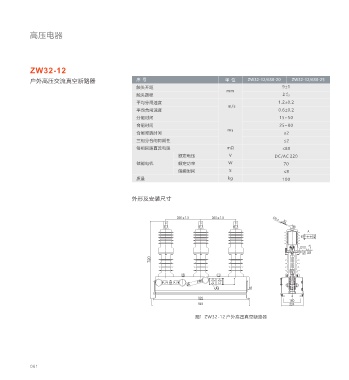

Page 66 - 高压电器选型手册-人民电器集团有限公司

高压电器

ZW32-12 ZW32-12
户外高压交流真空断路器 序 号 单 位 ZW32-12/630-20 ZW32-12/630-25 户外高压交流真空断路器
触头开距 9±1
mm
+1
触头超程 2 -0.5
平均分闸速度 1.2±0.2
m/s
平均合闸速度 0.6±0.2
分闸时间 15~50
合闸时间 25~80
ms
合闸弹跳时间 ≤2
三相分合闸同期性 ≤2
每相回路直流电阻 mΩ ≤80
额定电压 V DC/AC 220
储能电机 额定功率 W 70 图2 ZW32-12(G) 户外高压真空断路器
储能时间 S ≤8
质量 kg 100

外形及安装尺寸

图3 ZW32-12(G) 户外高压真空断路器安装尺寸

订货须知

1、产品型号、名称及参数；
2、互感器变比及等级；
3、数量及交货期；
4、操作方式：电动或手动；
5、其它特殊要求；
图1 ZW32-12 户外高压真空断路器

061 062
