高压电器

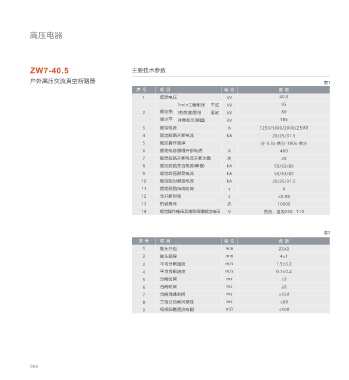

ZW7-40.5 主要技术参数 ZW7-40.5 外形及安装尺寸
户外高压交流真空断路器 表1 户外高压交流真空断路器
1、外形尺寸 2200±5
序 号 项 目 单 位 数 据
710 710
1 额定电压 kV 40.5
1min工频耐压 干试 kV 95
2 额定绝 (有效值)雷电 湿试 kV 80
1
缘水平 冲击耐压(峰值) kV 185 1830±5
3 额定电流 A 1250/1600/2000/2500 2 970±5
4 额定短路开断电流 kA 20/25/31.5 485±5
5 额定操作顺序 分-0.3s-合分-180s-合分 675
6 额定电容器组开断电流 A 400 1690
7 额定短路开断电流开断次数 次 20 3 892±2
4
8 额定短路关合电流(峰值) kA 50/63/80 1785±2
9 额定峰值耐受电流 kA 50/63/80
1、瓷瓶 2、互感器室 3、安装架 4、机构箱
10 额定短时耐受电流 kA 20/25/31.5
11 额定短路持续时间 s 4
2、安装尺寸
12 全开断时间 s ≤0.08
a. 安装尺寸如图示 1785±2
13 机械寿命 次 10000
215 215 8-24
14 额定操作电压及辅助回路额定电压 V 交流、直流220、110 15 二次出线位置
450 120 450
105
表2
755
序 号 项 目 单 位 数 据
1 触头开距 mm 22±2 b. 安装基础尺寸图 1785±2
2 触头超程 mm 4±1 215 15 215
地脚螺钉 出线位置
3 平均分闸速度 m/s 1.5±0.2 8-M20*400 地脚螺钉
80 350 8-M20*400 450 120 450 1000
4 平均合闸速度 m/s 0.7±0.2 地平面 105
5 分闸时间 ms ≤3 1500 755 800
6 合闸时间 ms ≤2
7 合闸弹跳时间 ms ≤150 订货须知
8 三相分合闸同期性 ms ≤60
9 每相回路直流电阻 mΩ ≤100 订货时应提供下列技术参数：
1、产品型号名称及数量； 2、额定电流、额定电压； 3、额定短路开断电流、操作电压；
4、互感器配置情况； 5、备品备件名称及数量； 6、有无其它特殊要求。
