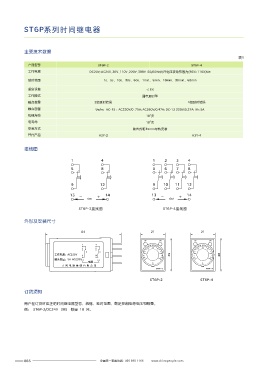

ST6P系列时间继电器 JS14P系列时间继电器

主要技术数据 产品概述
表1

产品型号 ST6P-2 ST6P-4 JS14P系列时间继电器，用于控制电路中作延时元件用，并按规定的时间接通或分断电路，起
自动控制作用。
工作电源 DC24V; AC24V、36V、110V 220V 380V 50/6 0Hz、 、 允许电压波动范围为 (85%~110%)Ue
产品符合：GB/T 14048.5标准。
延时范围 1s、5s、10s、30s、60s、 1min 5min 10min 30min 60min、 、 、 、
选型指南
重复误差 ≤1%
工作模式 通电延时型 JS14P C M AC220V
触点数量 2组延时转换 4组延时转换 产品型号 特征代号 安装方式 工作电压
触点容量 Ue/Ie: AC-15: AC220V/0.75A; AC380V/0.47A; DC-13 220V/0.27A: Ith: 5A
机械寿命 10 次
6
电寿命 10 次
5
安装方式 装置式和35mm导轨安装
替代产品 H3Y-2 H3Y-4 时间继电器 无：两组通电延时 无 装置式： AC380V
C： 一组通电，一组瞬动 M：面板式 AC/DC: 85V-265V

接线图

1 4 1 2 3 4
5 8 5 6 7 8
正常工作条件和安装条件
9 12 9 10 11 12
□ 海拔：海拔高度不超过2000米；
13 14 13 14 □ 温度：周围环境温度不高于+40℃及不低于-5℃；24h的平均温度不超过+35℃；
- ～ + - ～ + □ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的
相对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施；
ST6P-2接线图 ST6P-4接线图
□ 污染等级：3级；
□ 安装方式：垂直或水平安装；
外形及安装尺寸 □ 安装条件：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体
与尘埃；
64 21 21
□ 在没有雨雪侵袭的地方；在无显著摇动、冲击的振动的地方；
□ 安装类别：Ⅱ；
UP ON UP ON
1 4 □ 运输和储存条件：-25℃到+55℃。
30 30
5 8 20 40 20 40
工作电源：AC220V 9 12 10 50 28 10 50 28 主要技术数据
0 60 0 60
触头容量：5A AC220V 13 14
电源 S S
人 民 电 器 集 团 有 限 公 司
ST6P-2 ST6P-4 □ 主要规格及主要技术参数见表1。
□ 辅助电路使用类别:AC-15,DC-13。
ST6P-2 ST6P-4 □ 辅助电路参数见表2。
□ 抗干扰耐受能力:见表3。
订货须知

用户在订货时应注明时间继电器型号、规格、延时范围、额定控制电源电压和数量。
例： ST6P-2/DC24V 30S 数量 10 只。
