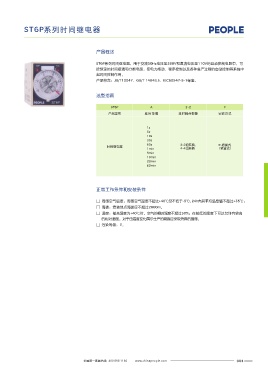

ST3P系列时间继电器 ST6P系列时间继电器

接线图 产品概述

ST6P系列时间继电器，用于交流50Hz电压至380V和直流电压至110V的自动控制电路中，可
复位
按预定的时间接通和分断电路，在电力拖动、程序控制以及各种生产过程的自动控制等系统中
起时间控制作用。
产品符合：JB/T10047、GB/T 14048.5、IEC60947-5-1标准。

电源 电源 电源 电源
选型指南
ST3PA、ST3PA-5P ST3P-AY外接电位器 ST3PC、 ST3PC-5PC ST3PF
ST3PB-5P、ST3P-2 ST3P-3
ST6P A 2-2 P
控制器
产品型号 延时范围 延时触点数量 安装方式

1s
5s
10s
电源 30s
ST3P-FT1、ST3P-G ST3P-R ST3P-Y ST3P-K 时间继电器 60s 2-2组转换, P-插拔式
(装置式)
ST3PF-5PF ST3PR-5PR 1min 4-4组转换
5min
10min
外形及安装尺寸 30min
60min
m
ON
55 50.5 55 50.5 s
m
OFF
正常工作条件和安装条件
s
TYPE ST3P
TYPE ST3PR
40.5 14 58.5 40.5 14 58.5 □ 周围空气温度：周围空气温度不超过 +40℃及不低于 -5 ，℃ 24h内其平均温度值不超过 +35 ；℃
84
84
：
□ 海拔 安装地点海拔应不超过2000m 。
ST3P-A、ST3P-C、ST3P-G、 ST3P-R
ST3P-F、ST3P-FT1、ST3P-Y、ST3P-K □ 湿度：最高湿度为+40℃ 时，空气的相对湿度不超过50% ；在较低的温度下可以允许有较高
的相对湿度。对于由温度变化偶尔生产的凝露应采取特殊的措施。
□ 污染等级：3。
ON UP
ST3PA-5P时间继电器 ON
54 50.5 54 50.5
OFF
人民电器集团有限公司
TYPE ST3PR
40.5 14 59 40.5 14 59
76.5 76.5
ST3P-5PA ST3P-5PB、 、 ST3P-5PC、 ST3P-5PF ST3P-5PR

TP28X插座 32.5 32

50

订货须知

用户在订货时应注明时间继电器名称及型号、额定控制电源电压、延时时间范围和数量。
例:ST3P-5PA AC220V 99.9s 200只。
