JS14P系列时间继电器

2×Φ4.5
表1
产品型号 JS14P JS14P-M JS14P-C 2×Φ4.5
工作电源 AC/DC24V、36V、AC/DC85~265V、380V 50Hz允许电压波范围为（85% 110%）Ue AC/DC 85-265V~
90
~
~
~
~
~
两位：0.1s~9.9s、1s 99a、10s 990s、0.1min 9.9min、1min 99min、10min 990min、
0.1h~9.9h、1h~99h；
延时范围 三位：0.01s~9.99s、1s~99s、10s~9990s、0.1min~99.9min、1min~999min、
10min~9990min、0.1h~99.9h、1h~999h；
55±0.28
重复误差 ≦1%
装置式 面板式
工作模式 通电延时

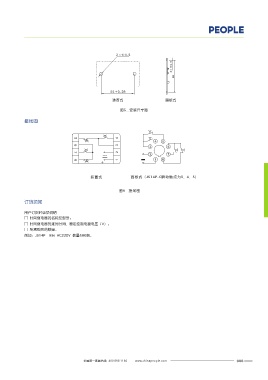

图3 安装尺寸图
1组延时转换触点
触点数量 2组延时转换触点
1组瞬动转换触点
接线图
Ue/Ie：AC-15 220V/0.75A，380V/0.47A；DC-13 220V/0.27A；
触电容量
Ith：5A
6
机械寿命 10 次
4
5
4 5
5
电寿命 10 次
3
3 6
6
安装方式 35mm导轨安装和装置式 面板式 35mm导轨安装和装置式 7 - 2
～ 2 7
表2
1 1 8
+
8
使用类别 AC-15 DC-13
额定工作电压Ue（V） 220 380 220
额定控制功率Pe（AV/W） 100VA 100VA 30W 装置式 面板式（JS14P-C瞬动触点为3、4、5）
约定发热电流Ith（A） 6
表3 图4 接线图
项目 严酷等级
订货须知
静放电耐受能力 ±8×(1±10%)KV(空气放电)
辐射电磁场耐受能力 试验电场强度10×(1±10%)V/m 用户订货时必须说明
□ 时间继电器的名称及型号；
快速瞬变耐受能力 对电源线2KV，持续时间1min
□ 时间继电器的延时时间、额定控制电源电压（V）；
额定冲击耐受电压 Uimp 2.5kV
□ 所需购买的数量。
例如：JS14P 99s AC220V 数量500台。
外形及安装尺寸
2×Φ4.5 JS14P-M
9 9 9 9 90 9 9 9 9 105max
58.5±0.5 时间继电器 84max CCC 时间继电器
JS14P
A005166
电压________伏
CCC A005166 延时________秒
人民电器集团有限公司
人民电器集团有限公司
127max
114max 47max 53max
图1 JS14P外形尺寸 图2 JS14P-M外形尺寸
