P. 134

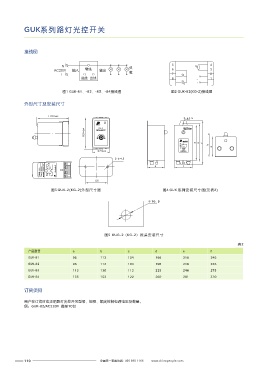

GUK系列路灯光控开关                                                                                                            KG20L系列全自动打铃仪





            接线图                                                                                                                                                    产品概述


                             N                            负                  5                4                                                                    KG20L系列微电脑自动打铃仪,适用于交流50Hz(或60Hz),额定控制电源电压至220V的
                         AC220V  输入    零线    输出                              6                3                                                                    自动控制电路中,广泛应用于学校及企事业单位的自动打铃控制。
                            L                             载                  7                2                                                                    产品符合:GB/T 14048.5标准。
                                     进线   出线                                 8                1

                                                                                                                                                                   选型指南
                             图1 GUK-81、-82、-83、-84接线图                        图2 GUK-82(KG-2) 接线图
                                                                                                                                                                          KG              20               L             AC220V
            外形尺寸及安装尺寸                                                                                                                                                   产品型号             设计序号            特征型号           额定工作电压


                      110max
                                                                                   2-φ4.5
                                             KG-2                                 开孔尺寸16mm
                                      82max  路灯自动开关                                                                                                                     微电脑自          20:20次打铃            打铃仪            AC220V
                                            亮  暗                                                                                                                        动打铃仪          微电脑时控开关
                                                                                  路灯光控开关
                                                                                 型号: GUK-  d  e  f
                                                                                 电 压: AC   V  b
                                                                                 电流:  A
                                                                                 N             a
                                                                                 L
                                            47max                                 人民电器集团有限公司
                                                                                  接线图
                                                    2-φ4.5
                    产品型号: KG-2  工作电压:AC220V  触点容量:AC220V  3A  5  4  6  3  7  2  8  1   人民电器集团公司  a  c                                                              正常工作条件和安装条件
                                           56
                                                                                                                                                                                     ~
                                                                                                                                                                                         ℃
                                                                                                                                                                   □ 周围空气温度:-25℃ +60 ;
                        图3 GUK-2(KG-2)外型尺寸图                              图4 GUK 系列安装尺寸图(见表2)                                                                       □ 海拔高度:不超过2000m;
                                                                                                                                                                   □ 湿度:安装地点的空气相对湿度在最高温度为+50℃时不超过50%;在较低的温度下可允
                                                                   φ16.5
                                                                                                                                                                      许有较高的相对湿度,由于温度变化发生在产品上的凝露应采取特殊的措施;
                                                                                                                                                                   □ 污染等级: 3;
                                                                                                                                                                   □ 在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃
                                                                                                                                                                      的地方;
                                                                                                                                                                   □ 在有防雨雪设备及没有充满水蒸气的地方;
                                                                                                                                                                   □ 在无显著摇动、冲击和振动的地方;
                                               图5 KUG-2(KG-2)探头安装尺寸                                                                                                □ 电源电压变化范围:85%~110%额定电压;
                                                                                                                                                                   □ 安装类别:Ⅱ;
                                                                                                           表2
                                                                                                                                                                   □ 防护等级:IP20。
              产品型号               a            b           c           d           e            f
              GUK-81             96           112         104         198         218          246
                                                                                                                                                                   主要技术数据
              GUK-82             96           112         104         198         218          246
              GUK-83             113          130         112         225         246          275
                                                                                                                                                                     额定控制电源电压           AC 220V 50Hz
              GUK-84             133          152         122         260         281          310
                                                                                                                                                                     约定发热电流             20A
                                                                                                                                                                     额定工作电流             AC-15  220V 10A
            订货须知
                                                                                                                                                                     时控范围               1分钟~168小时
                                                                                                                                                                     计时误差               ≤2秒/天
            用户在订货时应注明路灯光控开关型号、规格、额定控制电源电压及数量。
            例:GUK-82/AC220V  数量10台                                                                                                                                   机械寿命               ≥3万次
                                                                                                                                                                     电寿命                ≥1万次
                                                                                                                                                                     安装方式               装置式
