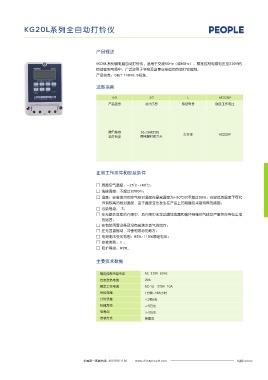

GUK系列路灯光控开关 KG20L系列全自动打铃仪

接线图 产品概述

N 负 5 4 KG20L系列微电脑自动打铃仪，适用于交流50Hz（或60Hz），额定控制电源电压至220V的
AC220V 输入 零线 输出 6 3 自动控制电路中，广泛应用于学校及企事业单位的自动打铃控制。
L 载 7 2 产品符合：GB/T 14048.5标准。
进线 出线 8 1

选型指南
图1 GUK-81、-82、-83、-84接线图 图2 GUK-82(KG-2) 接线图
KG 20 L AC220V
外形尺寸及安装尺寸 产品型号 设计序号 特征型号 额定工作电压

110max
2-φ4.5
KG-2 开孔尺寸16mm
82max 路灯自动开关 微电脑自 20:20次打铃 打铃仪 AC220V
亮 暗 动打铃仪 微电脑时控开关
路灯光控开关
型号： GUK- d e f
电 压： AC V b
电流： A
N a
L
47max 人民电器集团有限公司
接线图
2-φ4.5
产品型号： KG-2 工作电压：AC220V 触点容量：AC220V 3A 5 4 6 3 7 2 8 1 人民电器集团公司 a c 正常工作条件和安装条件
56
~
℃
□ 周围空气温度：-25℃ +60 ；
图3 GUK-2(KG-2)外型尺寸图 图4 GUK 系列安装尺寸图(见表2) □ 海拔高度：不超过2000m；
□ 湿度：安装地点的空气相对湿度在最高温度为+50℃时不超过50%；在较低的温度下可允
φ16.5
许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊的措施；
□ 污染等级： 3；
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃
的地方；
□ 在有防雨雪设备及没有充满水蒸气的地方；
□ 在无显著摇动、冲击和振动的地方；
图5 KUG-2（KG-2）探头安装尺寸 □ 电源电压变化范围：85%~110%额定电压；
□ 安装类别：Ⅱ；
表2
□ 防护等级：IP20。
产品型号 a b c d e f
GUK-81 96 112 104 198 218 246
主要技术数据
GUK-82 96 112 104 198 218 246
GUK-83 113 130 112 225 246 275
额定控制电源电压 AC 220V 50Hz
GUK-84 133 152 122 260 281 310
约定发热电流 20A
额定工作电流 AC-15 220V 10A
订货须知
时控范围 1分钟~168小时
计时误差 ≤2秒/天
用户在订货时应注明路灯光控开关型号、规格、额定控制电源电压及数量。
例：GUK-82/AC220V 数量10台 机械寿命 ≥3万次
电寿命 ≥1万次
安装方式 装置式
