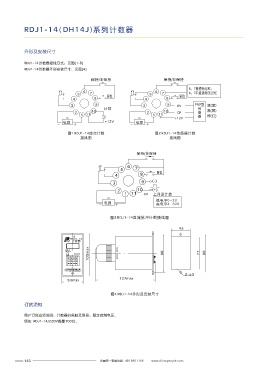

RDJ1-14(DH14J)系列计数器 RDJ1-9(JDM9)系列计数器

外形及安装尺寸 产品概述

RDJ1-14计数器接线方式：见图(1-3) RDJ1-9系列计数器，适用于交流50Hz/60Hz，额定电压380V/220/DC24V的控制电路中作计
RDJ1-14计数器外形安装尺寸：见图(4) 数元件，按预定的数字接通或分断电路。本产品主要应用于工业自动化控制系统，广泛应用于
石油、化工、纺织、机械、矿山、国防、农业、食品、印刷等行业。计数准确，超强抗干扰，
保持/非保持 保持/非保持 高可靠性，外形尺寸与国际接轨。
产品符合：GB14048.5和JB/T8794-1998标准。
6，7接通有记忆；
6 6 6，7不接通则无记忆
5 7 复位 5 7 复位 选型指南
4 8 4 8
3 9 3 9 0V PNP型 蓝(蓝)
计数 传 RDJ1-9 4 AC380
2 10 2 10 CP 感 黑(黄)
1 11 1 11 器 棕(红) 产品型号 计数位数 额定工作电压
+12V
电源 +12V 电源
AC380
4:4位
计数器继电器 AC220
图1 RDJ1-14接点计数 图2 RDJ1-14传感器计数 6:6位
接线图 接线图 DC24V

保持/非保持
正常工作条件和安装条件
6 □ 海拔：海拔高度不超过2000米；
5 7 □ 温度：周围环境温度不高于+40℃及不低于-5℃；24h的平均温度不超过+35℃；
4 8 复位 □ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的相
3 9 (-) 对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施；
2 10 (+) □ 污染等级：污染等级为3级；
1 11 CP 上升沿计数 □ 安装条件：在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气
低电平0-2V 体与尘埃；在没有雨雪侵袭的地方；在无显著摇动、冲击的振动的地方；
电源 高电平4-30V
□ 安装类别：Ⅱ；
□ 运输和储存条件：计数器应无雨雪侵袭、空气流通、相对温度不大于 95% ( +25℃时)，温
图3 RDJ1-14直流脉冲计数接线图 度-10℃~+40℃的环境中贮存和运输，并能经受温度高达+55℃时不超过16h的短期运输与
贮存。
45
主要技术数据
RDJ1-14
计数器
工作电压 AC380/220/DC24V，电压波动范围为85%-110%Us
105max 90 77 90 功耗 ≤3VA 电气寿命 ≥10 次
5
9 9 9 9 计数范围 1-9999 复位方式 面板复位；接线端子复位
计数速度 30次/秒(max)；最小计数脉冲计数15ms 复位时间 ≥0.05秒
生产厂：浙江人民电器有限公司 辅助电源 DC12V(示意)25mA 电源重启 ≥1秒
2-φ5
127max 计数方式 接点计数，传感器计数，直流脉冲计数 机械寿命 ≥10 次
6
53max
触头数量 1组无源触头输出 安装方式 面板式；装置式；导轨式
触头容量 AC250V 5A COSφ=1； DC24V 7A 开孔方式 面板式：45mm 77mm×
图4 RDJ1-14外形及安装尺寸
使用温度 -5℃ -45℃ 使用类别 AC-15 DC-13
订货须知 存储温度 -20℃ -70℃ 绝缘电阻 100MΩ(DC500V)
计数误差 ≤1
用户订货必须说明：计数器的名称及型号；额定控制电压。
耐压 AC1890V 50Hz/60Hz 1min
例如: RDJ1-14/220V数量100台。
