JD-8系列电动机综合保护器 XJ01系列自耦减压起动箱

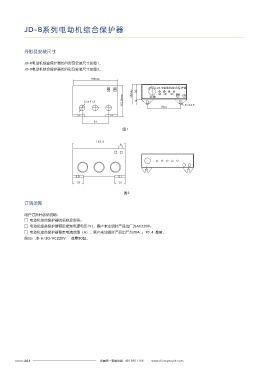

外形及安装尺寸 产品概述

JD-8电动机综合保护器的外形及安装尺寸如图1。 XJ01系列自耦减压起动箱适用于交流50Hz， 额定工作电压380V，容量400kW及以下三相鼠
JD-9电动机综合保护器的外形及安装尺寸如图2。 笼型感应式电动机作不频繁降压起动用。广泛应用于冶金、石油、化工、矿山、建筑及环保等
所有工业领域的电机传动设备。产品结构简单、经济实用、操作简便、并具有过载保护功能。
90max
产品符合:GB/T 14048.4标准。
JD-8电动机综合保护器
40max 30 整定电流 A相 B相 C相 过载 选型指南
62.5max 2A 20A-
3xφ11.5 6
66.5 4xφ4.5 XJ01 300
产品型号 控制电机的功率

54
30
图1
75
自耦减压起动箱 115
123.5
8 190
300

正常工作条件和安装条件
25 25
□ 本系列起动箱需在室内使用：
图2
□ 海拔：海拔高度不超过2000米；
订货须知 □ 周围环境温度：-5℃+40℃，24小时内平均温度不超过+35℃；
□ 湿度：空气相对湿度在最高温度：+40℃时，不超过50%，在较低温下允许有较高的相对
用户订货时必须说明： 湿度，最湿月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%，并考虑
□ 电动机综合保护器的名称及型号； 到因温度变化发生在产品表面上的凝露；
□ 电动机综合保护器额定控制电源电压(V)，客户未注明时产品出厂为AC220V； □ 污染等级：3级；
□ 电动机综合保护器整定电流范围（A），客户未注明时产品出厂为20A ；10.4 数量。 □ 安装面与水平面的倾斜度不超过5℃；
例如：JD-8/20/AC220V 数量50台。 □ 安装环境：应安装在无显著振动和冲击的地方，且无足以腐蚀金属和破坏绝缘的气体及导
电尘埃的地方。

结构和工作原理

产品结构
本产品为箱式防护结构，由自耦变压器、交流接触器、热继电器、时间继电器等元件组成。对
75kW及以下的产品采用自动控制方式；90kW及以上的产品采用手动和自动两种控制方式，用
转换开关进行切换。时间继电器可根据负载自由调节起动时间（范围：1s~15s），自耦变压器
线圈备有为额定电压的80%和65%两组抽头，出厂时接在65%抽头上（可根据负载需要改接在
80%的抽头上）。
注：超出规定起动时间的，产品需与厂商联系订做。
工作原理
本产品是利用自耦变压器减压原理，减少电动机起动时的电流对输配电网的冲击和机械设备的
磨损。其控制原理见图1、图2
