XJ01系列自耦减压起动箱 RDJ01系列电抗式电动机起动柜

A C 产品概述

自 耦 减 压 起 动 箱
型号: XJ01 kW 额定工作电流: A RDJ01系列电抗式电动机起动柜，适用于50Hz/60Hz、380V、660V功率至190kW的三相鼠
起动时间不超过: 15 额定电压: 380 s 控制电动机功率: Hz
V 额定频率: 50
符合标准: GB 14048.4 人 民 电 器 集 团 有 限 公 司 制造日期: 200 年 月 kW
笼式电动机作降压起动之用。具有软启动功能，采用饱和电抗器降压的方法以减轻当电动机起
400 400
200 600 200 600
0
A 800 0 V 800
动时对输入电网的干扰及影响，减轻由于起动电压的跳变对电动机的破坏与冲击，更适用于重
载电机。
运行指示 起动指示 电源指示
本产品符合:GB/T14048.4和JB/T8752标准。
起动按钮 运行按钮 停止按钮
选型指南
B
RDJ01 30 380(AC)
产品型号 电动机的功率 电压等级
30
40
55
人民电器集团有限公司
75
380
电抗式电动机起动柜 100
660
E F 115
135
160

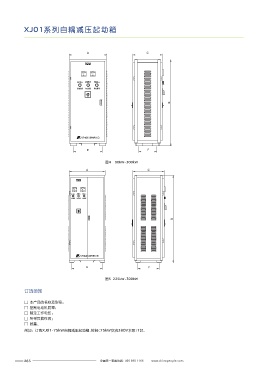

图4 90kW~300kW
190
A C
自 耦 减 压 起 动 箱
型号: XJ01 kW 额定工作电流: A
起动时间不超过: 15 额定电压: 380 符合标准: GB 14048.4 V 额定频率: 50 s 控制电动机功率: 制造日期: 200 年 月 Hz kW
人 民 电 器 集 团 有 限 公 司
正常工作条件和安装条件
200 400 200 400
A 800 V 800
0 600 0 600
运行指示 起动指示 电源指示
□ 本系列起动柜需在室内使用：
起动按钮 运行按钮 停止按钮
□ 海拔：海拔高度不超过2000米；
□ 周围环境温度：-5℃+40℃，24小时内平均温度不超过+35℃；
□ 湿度：空气相对湿度在最高温度：+40℃时，不超过50%，在较低温下允许有较高的相对
B 湿度，最湿月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%，并考虑
到因温度变化发生在产品表面上的凝露；
□ 污染等级：3级；
□ 安装面与水平面的倾斜度不超过5℃；
□ 安装环境：应安装在无显著振动和冲击的地方，且无足以腐蚀金属和破坏绝缘的气体及导
电尘埃的地方。
人民电器集团有限公司
结构和工作原理
E F
起动柜为箱式防护结构，由饱和电抗器、新型双电源、电动机保护器、智能 控制线路板、中
图5 225kW~300kW 间继电器、变压器等元件组成，智能控制线路板发出启动命令， 驱动双电源启动、运转、停
止工作，可连续启动。变压器把电网380V变为220V供 双电源工作，电动机保护回器按电动
订货须知 机功率调整工作电流和调整脱扣等级(出厂时 已调好)，工作时按动“按钮”标识操作。接线
原理图和起动曲线如图1、图2。
□ 本产品的名称及型号；
□ 控制电动机功率；
□ 额定工作电压；
□ 所带负载性质；
□ 数量。
例如：订购XJ01-75kW自耦减压起动箱,控制(75kW交流380V水泵)1台。
