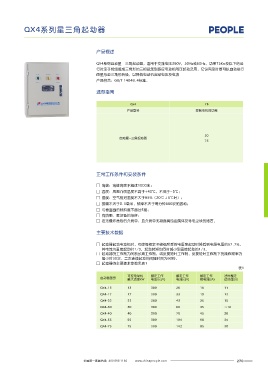

RDJ01系列电抗式电动机起动柜 QX4系列星三角起动器

A B 产品概述

QX4系列自动星—三角起动器，适用于交流电压380V，50Hz或60Hz，功率75Kw及以下的运
行时定子绕组接成三角形的三相鼠笼型感应电动机降压起动之用，它设有定时器可以自动进行
由星形至三角形转换，以降低电动机起动电压及电流
产品符合：GB/T 14048.4标准。

选型指南

H Qx4 75
产品型号 控制电机的功率

30
自动星-三角起动器
75
E F

图3

正常工作条件和安装条件
订货须知
□ 海拔：海拔高度不超过1000米；
□ 本产品的名称及型号； □ 温度：周围介质温度不高于+40℃，不低于-5℃；
□ 控制电动机功率； □ 湿度：空气相对湿度不大于85%（20℃±5℃时）；
□ 额定工作电压； □ 振幅不大于0.5毫米，频率不大于每分钟600次的振动；
□ 所带负载性质；
□ 与垂直面的倾斜度不超过5度；
□ 数量。
□ 有防雨、雪设备的场所；
例如：订购RDJ01-75kW电抗式电动机起动柜，控制(75kW交流380V水泵)1台。
□ 在无爆炸危险的介质中，且介质中无凝露腐蚀金属体及导电尘埃的地方。
主要技术数据

□ 起动器起动电动机时，可使每相定子绕组所受的电压在起动时降低到电路电压的57.7%，
其电流为直接起动时1/3，起动转矩也同时减小到直接起动的1/3。
□ 起动器的工作制为间断长期工作制，或反复短时工作制，反复短时工作制下的操作频率为
每小时30次，二次连续起动的间隔时间为90秒。
□ 起动器的主要技术参数见表1
表1
可控电动机 额定工作 额定工作 额定工作 适时整定
起动器型号 最大功率kW 电压Ue(V) 电流Ie(V) 相电流I(A) 近时值( )S
QX4-13 13 380 28 16 11
QX4-17 17 380 33 19 13
QX4-22 22 380 43 25 15
QX4-30 30 380 60 35 ≤16
QX4-40 40 380 78 45 20
QX4-55 55 380 104 60 24
QX4-75 75 380 142 85 30
