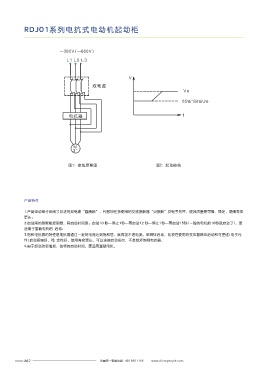

RDJ01系列电抗式电动机起动柜

～380V(～660V) 起动特性
L1 L2 L3
起动柜起动电机时，电源进线的起动电流不超过电动机额定电流的3至4倍(直接起动冲击电流可达额定电流的7倍以上)。与自耦式起动柜特
性对比如下表1。

V 表1
双电源 名 称 饱和电抗器降压 自耦变压器降压
Ve 起动电压 0.65~0.85Ue 0.65~0.8Ue
起动电流 0.42~0.721Ie 0.42~0.61Ie
65%~80%Ue
起动方式 定子绕组调压起动 定子绕组降压起动
起动电流小 起动电流小
电抗器 t 允许频繁起动 只能允许连续起动三次
优缺点 起动转矩由小变大 起动转矩固定
体积小、重量轻 体积大、重量重
美观、全封闭、接线方便 外观裸露，接线多
U U
M Ue Ue
3~
起动曲线 85%Ue 85%Ue
65%Ue (65%Ue)
0 T 0 T
图1：接线原理图 图2：起动曲线

外形和安装尺寸
表2

产品特点 型号规格 输出功率 额定电流 外形尺寸 安装尺寸 电流互感器 电动机保护值
(W) ( A) (A×B×H )mm (E×F mm) 电流比 整定值A
1.产品驱动部分采用了改进的双电源“面接触”，代替现在多使用的交流接触器“点接触”及电子元件，使其质量更可靠、稳定，使用寿命 RDJ01-30kW 30 57 400×280×700 370×165 75/5 57
更长; RDJ01-40kW 40 80 400×280×700 470×180 150/5 80
2.启动用的是智能控制器，其启动时间是：启动10 秒—停止1秒—再启动12 秒—停止1秒—再启动15秒(一般的电机前10秒就启动了)，更 RDJ01-55kW 55 84 465×800×900 470×180 200/5 84
适用于重载电机的 启动; RDJ01-75kW 75 114 465×310×905 470×180 200/5 114
3.饱和电抗器的特性是电抗器通过一定的电流达到饱和后，就再加不进电流。做降压启动，比现在使用的变压器降压启动和可控硅(电子元 RDJ01-100kW 100 152 465×310×905 505×285 300/5 152
件)启动质量好，稳 定性好，使用寿命更长，可以连续启动多次，不会烧坏饱和电抗器。
RDJ01-115kW 115 175 465×310×905 505×285 300/5 175
4.由于起动功率增加，独特的启动时间，更适用重载电机。
RDJ01-135kW 135 205 550×420×1260 505×285 600/5 205
RDJ01-160kW 160 243 550×420×1260 505×285 600/5 243
RDJ01-190kW 190 350 550×420×1260 505×285 600/5 350
