RDJR6-ZX系列软起动

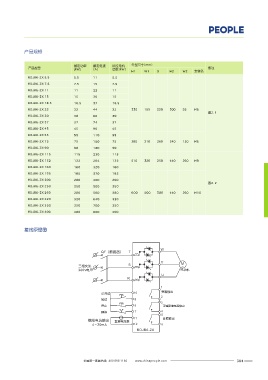

故障信息说明 产品规格

代码 表示情况 原因及处理方法 额定功率 额定电流 所控电机 外型尺寸(mm)
产品型号 (kW) (A) 功率(kW) 备注
刚发生过欠压、过压、过热或瞬停端子开路等故障，现已正常，此时面板上指示灯亮，按“停止” H1 W1 D H2 W2 安装孔
Err00 故障已解除
键复位后可起动电机。 RDJR6-ZX 5.5 5.5 11 5.5
Err01 外控瞬停端子开路 将瞬停端子⑦与公共端子⑩短路连接或增加急停按钮等常闭触点装置。 RDJR6-ZX 7.5 7.5 15 7.5
Err02 软起动过热 软起动器过于频繁起动或电动机功率与软起动器不匹配。 RDJR6-ZX 11 11 22 11
Err03 起动时间过长 起动参数设置不合适或负载过重，电源容量不足等。 RDJR6-ZX 15 15 30 15
Err04 输入缺相 检查输入或主回路是否有断路、虚接故障，旁路接触器是否能正常独立通断， RDJR6-ZX 18.5 18.5 37 18.5
Err05 输出缺相 晶闸管是否损坏、烧黑、开路等。检查输入三相电源及电机是否异常，电流互感器有无信号输出。 RDJR6-ZX 22 22 44 22 330 155 220 300 95 M6
图2.1
Err06 三相不平衡 检查输入三相电源及电机负载是否异常。 RDJR6-ZX 30 30 60 30
Err07 起动过流 负载是否过重或电动机功率与软起动器不匹配或设置码FA（输出保护允许）设置不当。 RDJR6-ZX 37 37 74 37
Err08 运行过载保护 负载是否过重或设置码F6、FP的参数设置不当。 RDJR6-ZX 45 45 90 45
Err09 电源电压过低 检查输入电源电压或设置码F7参数设置不对。 RDJR6-ZX 55 55 110 55
Err10 电源电压过高 检查输入电源电压或设置码F8参数设置不对。 RDJR6-ZX 75 75 150 75 380 210 260 340 150 M6
Err11 设置参数出错 修改设置或按住面板上“确认”键上电开机可以恢复出厂值。 RDJR6-ZX 90 90 180 90
Err12 负载短路 检查晶闸管是否短路、负载过重、电动机线圈短路。 RDJR6-ZX 115 115 230 115
Err13 晶闸管短路故障 检查晶闸管是否有短路,温控开关是否烧坏损毁 RDJR6-ZX 132 132 264 132 510 320 250 440 260 M8
外控停止端子 当FB设置为允许外控方式时，端子⑧与端子⑩没有 RDJR6-ZX 160 160 320 160
Err14 接线错误 短接，此时只有用导线短接后才能正常起动电机。 RDJR6-ZX 185 185 370 185
Err15 电机欠载 检查电动机与负载故障。 RDJR6-ZX 200 200 400 200
图2.2
RDJR6-ZX 250 250 500 250
外形及安装尺寸 RDJR6-ZX 280 280 560 280 600 500 300 440 260 M10
RDJR6-ZX 320 320 640 320
W1 D
W2 RDJR6-ZX 350 350 700 350
RDJR6-ZX 400 400 800 400

H1 H2 接线原理图

W
QF（断路器） T
图1 RDJR6-ZX 5.5~90
V
～
三相交流 S M
W1 D
W2 380V电压 电动机
U
R
1
旁路输出
10
公共端
H1 H2 2
起端 9
3
停止 8 可编程继电器输出
瞬停 7 4
5
mA 11 故障输出
模拟电流输出 直接电流表
4～20mA 12 6
图2 RDJR6-ZX 90~500
RDJR6-ZX
