RDCPSD系列控制与保护开关电器

主要技术数据
390±3 15±1
215±2 155±2
主要技术性能指标 见表1
表1 技术性能指标
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C
框架代号 63 125
额定绝缘电压Ui V 690
额定工作电压Ue V 380 660
约定发热电流lth A 45 125
主体额定电流ln A 12、16、32、45 45、63、100、125 425±2 455±3
额定控制功率peKW 5.5、7.5、15、22 22、30、45、55 FU KM
1:CPS 2:CPS
接通与分断能力 10le 按GB14048.4
额定运行短路 380 C:35 Y:50 C:35 Y:50 H:80
分断能力lcs kA
额定工作电 690 4 10
压Ue ( )V
脱扣器额定电 380 55±1 A B C A B C
流级别le A 0.25～45 13～125
690
过流脱扣器脱扣电流 P:15le M:16～12le

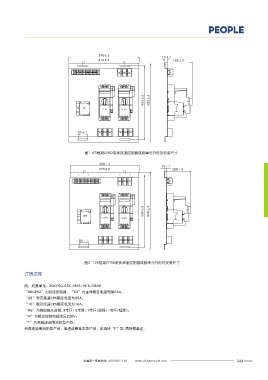

短路脱扣器脱扣电流 ≥16ln 图1 63框架CPSD系列双速控制器成套单元外形及安装尺寸
AC-3电寿命 万次 60
机寿命 万次 500 450±2 15±1
270±2 200±2
额定工作制：
□ 八小时工作制； 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C
□ 不间断工作制；
□ 断 续 周期工作制：CPSD在本工作制下负载因数为40%，带磁热脱扣器时，操作频率为12次/小时。
□ CPSD中的接触器及CPS的控制电源电压为额定值的85%Us~110%Us范围内应可靠吸合；释放电压为额定控制电源电压的【20%Us（交流）
或10%Us（直流）】~75%Us应可靠释放。
□ 用于电动机控制（使用类别：AC-42、AC-43、AC-44）的动作特性 见表2 520±2 550±2
表2 FU KM
1:CPS 2:CPS
序号 整定电流（ls1）的倍数 与Ie有关的约定时间 基准温度℃
1 1.05 2h不脱扣
2 1.2 2h内脱扣
55±1 A B C A B C
3 1.5 Le≤63A：2min内脱扣 le＞63A：4min内脱扣
+20℃
4 7.2 Le≤63A：2~10s脱扣 le＞63A：4 10s脱扣~
5 二极1.0、一极0.9 2h不脱扣
断相
6 二极1.15、一极0 2h内脱扣 图2 125框架CPSD系列双速控制器成套单元外形及安装尺寸

订货须知
外形及安装尺寸
例：成套单元：RDCPSD-63C/M25/M16/06MF
63框架CPSD系列双速控制器成套单元外形及安装尺寸见图1
“RDCPSD”为双速控制器，“63”为主体额定电流壳架63A；
125框架CPSD系列双速控制器成套单元外形及安装尺寸见图2
“25”表示高速CPS额定电流为25A；
“16”表示低速CPS额定电流为16A；
“06”为辅助触头对数,3常开+3常闭+1常开(故障)+常开(短路)；
“M”为额定控制电源电压220V；
“F”为高低速选用消防型产品；
若高速选用消防型产品，低速选用基本型产品，应选择“F”型,再特殊备注。
