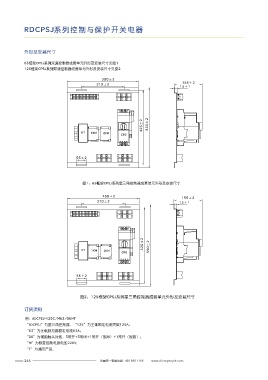

RDCPSJ系列控制与保护开关电器

外形及安装尺寸

63框架CPSJ系列双速控制器成套单元外形及安装尺寸见图1
125框架CPSJ系列双速控制器成套单元外形及安装尺寸见图2

390±3
215±2 155±2
15±1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C

425±2 455±2

KT 1KM
FU 2KM CPS

55±2 A B C A B C

图1：63框架CPSJ系列星三角控制器成套单元外形及安装尺寸

450±2 155±2
270±2 15±1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 A B C

520±2 550±2

FU KT 1KM 2KM CPS

55±2 A B C A B C

图2：125框架CPSJ系列星三角控制器成套单元外形及安装尺寸

订货须知

例：RDCPSJ-125C/M63/06MF
“RDCPSJ”为星三角控制器，“125”为主体额定电流壳架125A；
“63”为过载脱扣器额定电流63A；
“06”为辅助触头对数，3常开+3常闭+1常开（故障）+1常开（短路）；
“M”为额定控制电源电压220V;
“F”为消防产品。
