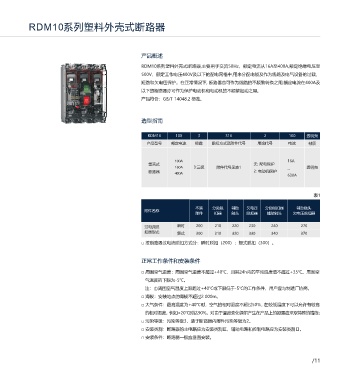

RDM1系列塑料外壳式断路器 RDM10系列塑料外壳式断路器

产品概述
RDM1系列断路器安装电动机操作机构后的总高度
表12 RDM10系列塑料外壳式断路器,主要用于交流50Hz，额定电流从16A至400A,额定绝缘电压至
型号 RDM1-125M RDM1-250M 500V，额定工作电压400V及以下的配电网格中,用来分配电能及作为线路及电气设备的过载、
RDM1-80L RDM1-80M RDM1-125L RDM1-250L
高度 RDM1-125H RDM1-250H
短路和欠电压保护。在正常情况下, 断路器也可作为线路的不频繁转换之用,额定电流在400A及
交流 155 164 152 170 182 199
以下的断路器亦可作为保护电动机和电动机的不频繁起动之用。
直流 160 171 153 171 177 194
产品符合：GB/T 14048.2 标准。
型号 RDM1-630M RDM1-800M
RDM1-400L、M、H RDM1-630L
高度 RDM1-630H RDM1-800H
选型指南
直流 255 262 262 261
RDM10 100 3 310 2 100 透明壳
产品型号 额定电流 极数 脱扣方式及附件代号 用途代号 电流 材质
订货须知

以下各项在订货地必须填写清楚 100A 16A
塑壳式 无: 配电保护
□ 断路器型号； 160A 3:三极 附件代号见表1 ... 透明壳
断路器 400A 2: 电动机保护
□ 额定电流； 630A
□ 短路保护电流整定值（订货时如不注明，一律按10In供货）
□ 脱扣方式及附件代号（见表2）：订货时如不注明，一律按不装附件（即3300或4300）供货；当订购带分励脱扣器或欠压脱扣器的断路器时必须注明额定
表1
控制电源电压值；
□ 操作方式：订货时不注明一律按手动操作供货； 附件名称 不装 分励脱 辅助 欠电压 分励脱扣器 辅助触头
附件 扣器 触头 脱扣器 辅助触头 欠电压脱扣器
□ 接线方式：板前接线、板后接线或插入式（订货时如不注明一律按板前接线供货）；
□ 举例：订RDM1-250、透明壳、较高分断型、三极、200A、数量100台。 过电流脱 瞬时 200 210 220 230 240 270
应写为：RDM1-250M/3300 200A 透明壳 100台。 扣器型式 复式 300 310 320 330 340 370
□ 按断路器过电流脱扣方式分：瞬时脱扣（200）；复式脱扣（300）。

正常工作条件和安装条件

□ 周围空气温度：周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃。周围空
气温度的下限为-5℃。
注：①周围空气温度上限超过+40℃或下限低于-5℃的工作条件，用户应与制造厂协商。
□ 海拔：安装地点的海拔不超过2 000m。
□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高
的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施；
□ 污染等级：污染等级3，装于断路器内附件污染等级为2。
□ 安装类别：断路器的主电路应为安装类别Ⅲ，辅助电路和控制电路应为安装类别Ⅱ。
□ 安装条件：断路器一般应垂直安装。
