RDM10系列塑料外壳式断路器

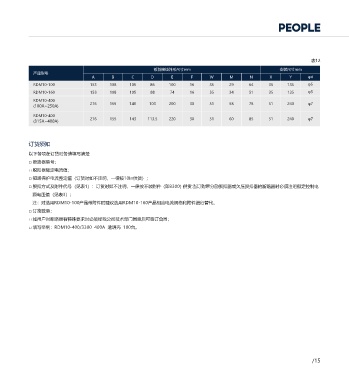

c) 作电动机保护用时三极过载脱扣器在二极通电时的断开特性，对于三极过载脱扣器，在周围空气温度+40℃±2℃,从冷态开始三极通以1倍整定电流，在 表12
2h内应不脱扣。紧接着当两极的电流增加到1.25倍整定电流,且第三极不通电时应在2h内脱扣。 板前接线外形尺寸mm 安装尺寸mm
产品型号
过电流脱扣器在短路情况下断开 表9 A B C D E F W M N X Y φd
RDM10-100 153 108 105 86 100 16 35 29 64 35 135 φ5
产品型号 短路保护整定电流值(配电用) 短路保护整定电流值(保护电动机用) 准确度
RDM10-160 153 108 105 88 74 16 35 34 51 35 135 φ5
RDM10-100 10In 12In ±20%
RDM10-160 10In 12In ±20% RDM10-400 276 155 140 103 200 30 51 58 78 51 240 φ7
(100A~250A)
RDM10-400 5In和10In 12In ±20%
RDM10-400
注：短路保护整定电流值5In或12In的断路器为特殊定制产品。 276 155 143 113.5 220 30 51 60 85 51 240 φ7
(315A~400A)
操作性能
断路器操作性能用循环操作次数表示，应能满足表10和表11规定。 表10
订货须知
操作循环次数
壳架等级InmA 每小时操作循环次数
通电 不通电 总次数 以下各项在订货时务请填写清楚
100 120 1500 8500 10000 □ 断路器型号；
160 120 1000 7000 8000 □ 脱扣器额定电流值；
400 60 1000 4000 5000 □ 短路保护电流整定值（订货时如不注明，一律按10In供货）；
注：每个通电操作循环期间，断路器保持接通最长时间为2s。 □ 脱扣方式及附件代号（见表1）：订货时如不注明，一律按不装附件（即3300）供货:当订购带分励脱扣器或欠压脱扣器的断路器时必须注明额定控制电
表11
源电压值（见表3）；
接通条件 分断条件
使用类别 额定工作电压Ue (V) 注：对选用RDM10-100产品带附件时建议选用RDM10-160产品相应电流规格和附件进行替代。
I/Ie U/Ue cosф I/Ie U/Ue cosф
□ 订货数量；
A 1 1 0.8 1 1 0.8
400 □ 如用户对断路器有特殊要求时必须经我公司技术部门同意后可签订合同；
AC-3 6 1 0.35 1 0.17 0.35
□ 填写举例：RDM10-400/3300 400A 透明壳 100台。
外形尺寸和安装尺寸
断路器的外形尺寸和安装尺寸见图1和表12
B C
W W D

M

A E N Y

F X 4-φd
图1

/14 /15
