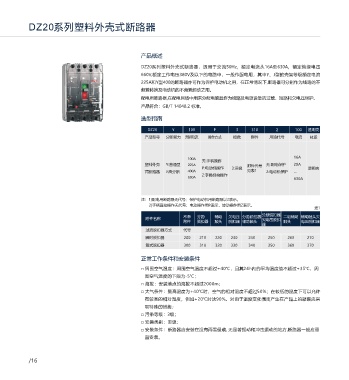

DZ20系列塑料外壳式断路器

产品概述 基本参数及技术性能

DZ20系列塑料外壳式断路器，适用于交流50Hz，额定电流从16A至630A，额定绝缘电压 主电路的额定值和极限值 表2
660V,额定工作电压380V及以下的电路中，一般作配电用，其中Y、J型的壳架等级额定电流 壳架等级 约定发 短路分断 短路分断能力kA(有效值)
额定电流 热电流 断路器额定电流In A 飞弧距离
225A和Y型400的断路器亦可作为保护电动机之用，在正常情况下,断路器可分别作为线路的不 Inm A Ith A 能力级别 Icu/cosφ Ics/cosφ
频繁转换及电动机的不频繁起动之用。 Y 18/0.30 14/0.30
100 100 16,20,25,32,40,50,63,80,100, 80
配电用断路器,在配电网络中用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。 J 35/0.25 18/0.30
产品符合：GB/T 14048.2 标准。 Y 25/0.25 19/0.30
225 225 100,125,160,180,200,225 80
J 42/0.25 25/0.25
选型指南 Y 30/0.25 23/0.25
400 400 200,250,315,350,400 100
J 42/0.25 25/0.25
DZ20 Y 100 P 3 310 2 100 透明壳
Y 30/0.25 23/0.25
产品型号 分断能力 壳架电流 操作方式 极数 附件 用途代号 电流 材质
630 630 400,500,630 100
J 50/0.25 25/0.25

100A 16A
无:手柄操作 控制电路
塑料外壳 Y:普通型 225A 附件代号 无:配电保护 20A
P:电动机操作 3:三极 透明壳
式断路器 J:高分断 400A 见表1 2:电动机保护 ... 分励脱扣器及电动机构的额定控制电源电压(Us)和欠电压脱扣器的额定工作电压(Ue) 表3
Z:手操机构操作
630A 630A
额定电压
类型
AC 50Hz DC
注：1)配电用断路器无代号；保护电动机用断路器以2表示。 分励脱扣器 Us 220、380 24、110、220
脱扣器
2)手柄直接操作无代号；电动操作用P表示，转动操作用Z表示。
表1 欠电压脱扣器 Ue 220、380
分励脱扣器 电动机构 Us 220、380 110、220
分励
附件名称 不带 辅助 欠电压 分励脱扣器 欠电压脱扣 二组辅助 辅助触头欠
附件 脱扣器 触头 脱扣器 辅助触头 触头 电压脱扣器
器
过流脱扣器方式 代号 □ 辅助触头和短路保护电器(SCPD)的协调配合
瞬时脱扣器 200 210 220 230 240 250 260 270 辅助触头与熔断器串联(推荐选用RL6-25/6)。在1.1 倍额定工作电压、功率因数0.5~0.7之间，能够承受熔断器熔断时间内通过预期短路电流为1000A。
复式脱扣器 300 310 320 330 340 350 360 370 □ 分励脱扣器动作值
当电源电压等于额定控制电源电压Us的70%~110%之间的任一电压时，则在断路器的所有操作条件下应导致分励脱扣器脱扣。
正常工作条件和安装条件
□ 欠电压脱扣器动作值
□ 周围空气温度：周围空气温度不超过+40℃，且其24h内的平均温度值不超过+35℃，周 当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内，欠电压脱扣器应动作，欠电压脱扣器在电源电压低于或等于脱扣器额定工作电压的
围空气温度的下限为-5℃； 35%时，欠电压脱扣器应能防止断路器闭合;电源电压等于或者大于85%欠电压脱扣器的额定工作电压时,在热态条件下，应能保证断路器可靠闭合。
□ 海拔：安装地点的海拔不超过2000m；
□ 过电流脱扣器的过载保护特性
□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许
□ 配电用断路器
有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶而产生在产品上的凝露应采
配电用断路器在周围空气温度为+30℃下，各极同时通电时无温度补偿的反时限断开特性见表4，并应提供周围空气温度变化对特性影响的校正曲线；
取特殊的措施；
□ 污染等级：3级；
□ 安装类别：Ⅲ级；
□ 安装条件：断路器应安装在没有雨雪侵袭, 无显著摇动和冲击振动的地方,断路器一般应垂
直安装。
