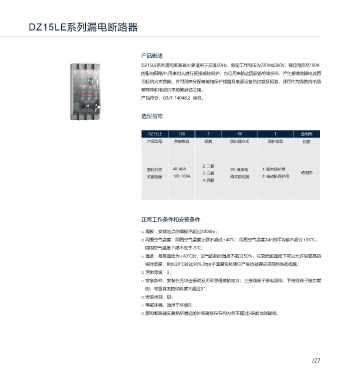

RDL20系列漏电断路器 DZ15LE系列漏电断路器

漏电断路器操作性能用循环操作次数表示，应能满足表5的规定。 产品概述
表5
DZ15LE系列漏电断路器主要适用于交流50Hz，额定工作电压为220V或380V，额定电流至100A
操作循环次数
壳架等级Inm A 每小时操作循环次数
通电 不通电 总次数 的配电网络中,用来对人进行间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而
160、250 120 1000 7000 8000 引起的火灾危险。并可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频
400、630 60 1000 4000 5000 繁转换和电动机不频繁启动之用。
注：每个通电操作循环期间，断路器保持接通最长时间为2s。 产品符合：GB/T 14048.2 标准。

外形及安装尺寸 选型指南

DZ15LE 100 3 90 1 透明壳
N 1 3 5 4-φd
产品型号 壳架电流 极数 脱扣器方式 保护类型 材质
Y
Lmax a
L1 φ8.5 φ8.5 2×φ6.5 2×φ8.5
X
A 2: 二极
8 10 10 10
N 2 4 6 塑料外壳 40: 40A 3: 三极 90: 液压电 1: 配电保护用 透明壳
15.5 20 15±0.14 15±0.14 式断路器 100: 100A 磁式脱扣器 2: 电动机保护用
W 30 30 4: 四极
H1 b
Bmax H RDL20-160 RDL20-250 RDL20-400 RDL20-630
图1 RDL20漏电断路器的外形及安装尺寸 图2 预制铜排开孔尺寸
表6
产品型号 L L1 B H H1 A W X Y a b φd
正常工作条件和安装条件
RDL20-160 225 216 144 105 85 103 16 29 54 204 70 φ4.5
RDL20-250 275 252 145 145 105 147.5 24 26.5 60 240 70 φ4.5 □ 海拔：安装地点的海拔不超过2000m；
RDL20-400 362 332 207 148 113 175 31 89 52 326 103 φ7
□ 周围空气温度：周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。
RDL20-630 362 332 207 148 113 175 31 89 52 326 103 φ7
周围空气温度下限不低于-5℃；
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的

订货须知 相对湿度，例如20℃时达90%,对由于温度变化偶尔产生的凝露应采限特殊的措施；
□ 污染等级：3；
用户订货必须说明： □ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负载
□ 漏电断路器的名称、型号； 侧；与垂直面的倾斜度不超过5°；
□ 额定电流（A）; □ 安装类别：Ⅲ；
□ 脱扣类型及附件代号(见表1),(如不注明，制造厂一律按4300供货)； □ 电磁环境：适用于环境B；
□ 额定剩余动作电流(mA),(如不注明，制造厂对于RDL20-160、RDL20-250按100mA，RDL20-400、RDL20- 630按300mA额定剩余动作电流供货)； □ 漏电断路器安装场所附近的外部磁场在任何方向不超过5倍的地球磁场。

/26 /27
