HR6系列熔断器式隔离开关

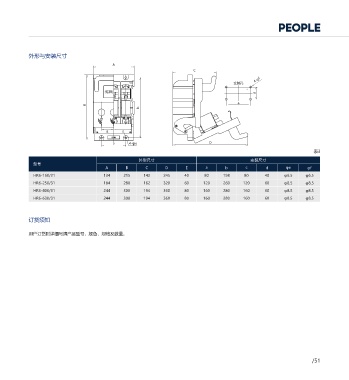

主要技术数据 外形与安装尺寸

A
□ 额定绝缘电压：690V；
C
□ 额定工作电压：400V、690V； 4-φf
安装孔
□ 额定工作电流：400V：160A、250A、400A、630A；690V：100A、200A、315A、425A；
(铭牌) d
□ 开关的接通和分断能力和额定限制短路电流按表1；
a
□ 开关的机械寿命分别为3000次（160A、250A)和1000次（400A、630A)； B
b
□ 开关的电气寿命分别为600次（160A、250A)和200次（400A、630A)接通与分断条件按表2；
□ 辅助开关（LX19)的额定工作电压交流380V，约定发热电流5A，额定控制容量300VA，使用类别AC-15。 表1
E E
额定接通和分断能力 额定短路电流
约定发 使用 (标 牌)
额定工作电压Ue(V) 热电压 类别 接通 接通 接通 分断 分断 分断 操作 电流有 通断 a 4-φe D
Ue(V) 效值(kA) COSφ 次数
L/le U/Ue COSφ lc/le Ur/Ue COSφ 循环数
表3
160 AC-23B 10 1.05 0.45 8 1.05 0.45 5 50 0.25 各1次
外型尺寸 安装尺寸
250 AC-23B 10 1.05 0.35 8 1.05 0.35 3 50 0.25 各1次 型号
400 A B C D E a b c d φe φf
400 AC-23B 10 1.05 0.35 8 1.05 0.35 3 50 0.25 各1次
HR6-160/31 134 215 142 245 40 80 198 80 40 φ6.5 φ6.5
630 AC-23B 10 1.05 0.35 8 1.05 0.35 3 50 0.25 各1次
HR6-250/31 184 280 162 320 60 120 260 120 60 φ8.5 φ8.5
100 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次
HR6-400/31 244 300 194 360 80 160 280 160 60 φ8.5 φ8.5
200 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次
690 315 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次 HR6-630/31 244 300 194 360 80 160 280 160 60 φ8.5 φ8.5
425 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次
表2 订货须知
接通 接通 接通 分断 分断 分断
额定工作电压Ue(A) 使用类别
L/le U/Ue COSφ lc/le Ur/Ue COSφ 用户订货时详细写清产品型号，颜色，规格及数量。
400 AC-23B 1 1 0.65 1 1 0.65
690 AC-22B 1 1 0.80 1 1 0.80

开关与熔断器的配用关系(见表3)
表3
开关约定发热电流(A) 配用熔断体号码 额定电压(A) 熔断体电流值A
400 10、16、20、25、32、35、40、50、63、80、100、125、160
160 RDT16-00
690 10、16、20、25、32、35、40、50、63、80、100
400 80、100、125、160、200、224、250
250 RDT16-1
690 80、100、125、160、200
400 125、160、200、224、250、300、315、355、400
400 RDT16-2
690 125、160、200、224、250、300、315
400 315、355、400、425、500、630
630 RDT16-3
690 315、355、400、425
