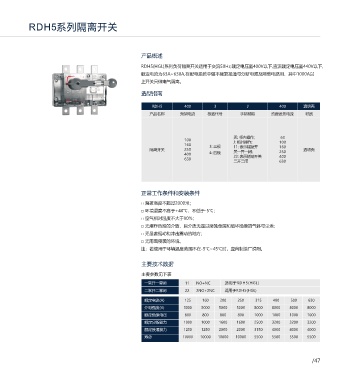

RDB5TLE-63系列小型断路器 RDH5系列隔离开关

主要技术参数 产品概述

产品型号 RDB5TLE-63 RDH5(HGL)系列负荷隔离开关适用于交流50Hz,额定电压至400V以下,直流额定电压至440V以下,
额定电流In(A) 1~63 额定电流为63A~630A,在配电系统中做不频繁接通与分断电路及隔离电路用，其中1000A以
额定剩余动作电流I△n(mA) 30、50、75、100 上开关只做电气隔离。
漏电保护类型 AC
选型指南
极数 1P+N、2P、3P、3P+N、4P
额定电压 1P+N、2P 230 RDH5 400 3 J 400 透明壳
Ue(V) 3P、4P、3P+N 400 产品名称 壳架电流 极数代号 手柄辅助 约定发热电流 材质
额定频率(Hz) 50
额定短路能力Icn(A) 6000
运行短路能力Ics(A) 6000 无: 柜内操作; 63
100
机械寿命(次) 20000 160 J: 柜外操作; 100
3: 三极 11: 表示辅助开 160
电气寿命(次) 10000 隔离开关 250 4: 四极 关一开一闭; 250 透明壳
400
额定冲击耐受电压Uimp(1.2/50)(KV) 4 630 22: 表示辅助开关 400
二开二闭 630
介电测试电压(V) 2000
基准环境温度(℃) 30
使用环境温度(℃) -35~+70
存储环境温度(℃) -35~+85
正常工作条件和安装条件
+20℃时，不超过95%；
空气相对湿度
+40℃时，不超过50% □ 海拔高度不超过2000米；
最小导线截面积(mm²) 1 □ 环境温度不高于+40℃，不低于-5℃；
最大导线截面积(mm²) 16 □ 空气相对湿度不大于90%；
接线能力 标准扭矩(N.m) 2 □ 无爆炸危险的介质，且介质无足以腐蚀金属和破坏绝缘的气体与尘埃；
极限扭矩(N.m) 2.5 □ 无显著摇动和冲击震动的地方；
接线深度(mm) 11 □ 无雨雪侵袭的环境。
断路器的分励脱扣器时间（S) / 注：若使用于环境温度范围不在-5℃~45℃时，应向制造厂说明。
B型(3In-5In) /
电磁脱扣特性 C型(5In-10In) █ 主要技术数据
D型(10In-20In) █ 主要参数见下表
比基准温度每升高10℃变化值 -(0.03-0.05)In
温度补偿系数 一常开一常闭 11 NO+NC 适用于RDH5(HGL)
比基准温度每降低10℃变化值 +(0.04-0.07)In
二常开二常闭 22 2NO+2NC 适用于RDH5(HGL)
≤2000m In
高海拔使用 额定电流(A) 125 160 200 250 315 400 500 630
3000m 0.96In
额定电流修 介电强度(V) 5000 5000 5000 5000 8000 8000 8000 8000
4000m 0.94In
正系数 额定绝缘电压 800 800 800 800 1000 1000 1000 1000
5000m 0.92In
额定分断能力 1000 1000 1600 1600 2500 3200 3200 3200
安装方式 TH35-7.5型导轨安装
额定接通能力 1250 1250 2000 2000 3150 4000 4000 4000
污染等级 Ⅱ
寿命 10000 10000 10000 10000 5500 5500 5500 5500
防护等级 IP20
进线方式 上进线
