RDH5系列隔离开关 HR6系列熔断器式隔离开关

外形与安装尺寸 产品概述

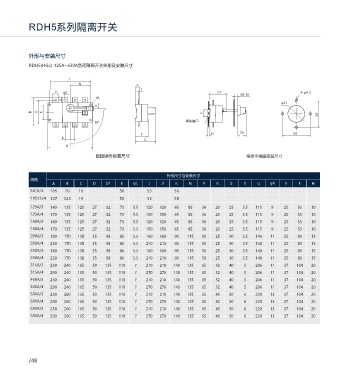

RDH5(HGL)-125A~630A负荷隔离开关外形及安装尺寸 HR6熔断器式隔离开关主要用于交流50Hz(60Hz)，其额定电压为400V/690V，额定电流至630A
的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关、并作电路
J 保护用，但一般不用来直接开关单台电动机。
N Y
T 产品符合：GB/T 14048.3 标准。
R φX D1 4-φ4.5
28-30
φL
S
φ31
D
B U K F
50
观察窗口 选型指南
90°
E H 70 50 HR6 160 3 0 160 S 透明盖
P
C
产品型号 壳架等级电流 极数代号 附件 约定发热电流 代号说明 材质
A
直接操作安装尺寸 柜外手柄座安装尺寸
160 0: 无辅 160: 6A~160A
HR: 熔断器 助开关;
250 250: 100A~250A
外形尺寸与安装尺寸 式隔离开关； 1: 为有辅
规格 400 3: 三极 400: 200A~400A S: 经济型 透明盖
A B C D D1 E φL J J1 K N P R S T U φX Y F H 6:设计代号 助开关，
63/3/4 105 70 19 50 53 56 630 一开一闭 630: 315A~630A
100/3/4 107 123 19 50 53 58
125A/3 140 135 125 27 92 73 5.5 120 120 65 85 36 20 25 3.5 115 9 25 53 10
125A/4 170 135 125 27 92 73 5.5 150 150 65 85 36 20 25 3.5 115 9 25 53 10
160A/3 140 135 125 27 92 73 5.5 120 120 65 85 36 20 25 3.5 115 9 25 53 10
160A/4 170 135 125 27 92 73 5.5 150 150 65 85 36 20 25 3.5 115 9 25 53 10
200A/3 180 170 138 35 98 86 5.5 160 160 90 115 50 25 30 3.5 140 11 25 80 15 正常工作条件
200A/4 230 170 138 35 98 86 5.5 210 210 90 115 50 25 30 3.5 140 11 25 80 15
250A/3 180 170 138 35 98 86 5.5 160 160 90 115 50 25 30 3.5 140 11 25 80 15 □ 周围空气温度:上限值不超过+40℃,下限值不低于-5℃,24h内的平均值不超过+35℃；
250A/4 230 170 138 35 98 86 5.5 210 210 90 115 50 25 30 3.5 140 11 25 80 15 □ 海拔高度：不超过2000m；
315A/3 230 240 165 50 135 110 7 210 210 140 135 65 32 40 5 206 11 37 104 20
□ 空气条件：空气相对湿度在周围空气温度为+40℃时不超过50％，在较低温度下可以有较高
315A/4 290 240 165 50 135 110 7 270 270 140 135 65 32 40 5 206 11 37 104 20
的相对湿度;例如20℃时，相对湿度可达90％，并考虑到因温度变化发生在产品表面上的凝
400A/3 230 240 165 50 135 110 7 210 210 140 135 65 32 40 5 206 11 37 104 20
露的消除
400A/4 290 240 165 50 135 110 7 270 270 140 135 65 32 40 5 206 11 37 104 20
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。
500A/3 230 260 165 50 135 110 7 210 210 140 135 65 40 50 6 220 13 37 104 20
500A/4 290 260 165 50 135 110 7 270 270 140 135 65 40 50 6 220 13 37 104 20 □ 污染等级：3级；
630A/3 230 260 165 50 135 110 7 210 210 140 135 65 40 50 6 220 13 37 104 20 □ 安装类别：Ⅱ、Ⅲ类；
630A/4 290 260 165 50 135 110 7 270 270 140 135 65 40 50 6 220 13 37 104 20 □ 安装条件：应垂直安装在无显著摇动和冲击振动的地方。

/48 /49
