RDW1系列智能型万能式断路器

□ 辅助触头正常条件下的接通与分断能力见表11 杠杆联锁(适用于同一面柜体中)
表11 电路图 可能的运行方式
接通 分断
使用类别 方式一：三个电源只能合一台断路器
U/Ue I/Ie cosΦ或 T0.95 U/Ue I/Ie cosΦ或 T0.95
1QF 2QF 3QF
AC 15- 1 10 0.3 1 1 0.3 0 0 0
1QF 2QF 3QF
DC 13- 1 1 300ms 1 1 300ms 1 0 0
50
5260 0 1 0
40
0 0 1
190
断开位置钥匙锁
断路器具有“断开位置钥匙锁”附件（按订货要求供：三锁二钥匙、二锁一钥匙、一锁一钥匙等）。能将断路器锁定在断开位置。此时无论
最大(max)900
用合闸按钮或释能（合闸）电磁铁均不能使断路器闭合。
方式二：二个电源最多合两台断路器
1QF 2QF 3QF
结构概述(断路器结构见图5) 0 0 0
固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成； 50 1QF 2QF 3QF 1 0 0
5260
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构抽屉座组成。 40 0 1 0
断路器为立体布置式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个个小室，而智 190 0 0 1
能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中某一单元坏了，可将其整个拆下换上新的。
1 1 0
抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路器上的母线与抽 最大(max)900
0 1 1
屉座上的桥式触头的插入联结接通主回路。 153
抽屉式断路器有三个工作位置：“连接”位置、“试验”位置、“分离”位置，位置变更通过手柄的旋进或旋出来实现。三个位置的指示通 1 0 1
过抽屉座低座横梁上的指针显示。 163
当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并有绝缘隔板隔开，仅二次回路接通，可进行一 45
65
些必要的动作试验；当处于“分离”位置时，主回路与二次回咱全部断开。并且抽屉式断路器具有机械联锁装置，断路器只有在连接位置或 100
断路器底

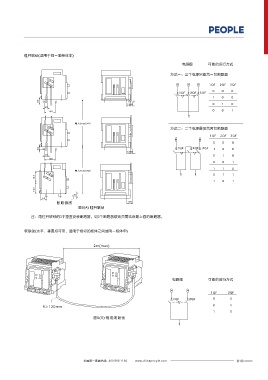

试验位置才能使断路器闭合，而在连接与试验的中间位置断路器不能闭合。 图6(A) 杠杆联锁
断路器的联锁机构（适用抽屉式、固定式）见图6。用户可单独采用联锁机构进行二台或三台转换。
注：用杠杆联锁的3个垂直安装断路器。如2个断路器联锁只需去除最上面的断路器。

软联锁(水平、垂直均可带，适用于相邻的柜体之间或同一柜体中)

二次辅助插头 分励脱扣器
手柄 灭弧室 欠压脱扣器 闭合电磁铁 二次回路
2m(max)
支撑件 辅助开关
隔离板
手动储能手柄
电动贮能机构
铭 牌
摇柄放置
主触头位 机构贮能状
固定板 置指示窗口 电路图 可能的运行方式
（用于固定式） 态指示窗口
位置指示 摇柄
智能控制器 分闸按钮 合闸按钮
1QF 2QF
1QF 2QF 0 0
图5 断路器结构图
R≥120mm 0 1
1 0
图6(B) 钢缆绳联锁
