P. 23
RDW1系列智能型万能式断路器
接地故障保护方式
+0.27
2-φ13 0
控制器分两种不同保护方式，一种为差值型(T)，控制器根据三相电流和中性线上电流矢量和进行保护。根据断路器极数又分为3PT、4PT、
(3P+N)T三种形式，分别见下图(a、b、c)，另一种方式为地电流型(W)，控制器直接取主电源的中性点与地之间的一个附加电流互感器的
输出电流信号进行保护,互感器在N线与PE线之间，见下图d。
RDW1三极断路器 RDW1四极断路器
变压器
CT 变压器
A
CT
B A
C B
C
PEN 140 210 240
N
4PT 型
3PT 型（常规标配) PE
智能 差值型接地故障 4 4-φ 10.5
差值型接地故障保 保护，信号取三
控制器 护，信号只取三相 智能 相电流及 N极电
电流的矢量和(三相 控制器 流的矢量和
不平衡 )
30
图a
图b
3
RDW1三极断路器
RDW1四极断路器
变压器
CT 变压器 2 a
A
(3P+N)T型 A (3P+N)W型
B 外接中性极互感 170
C 器差值型接地故 B 外接地电流互感
器地电流型接地
障保护，信号只 C 故障保护，信号 1 190
取三相电流及 N N 直接取主电源的
智能 极电流的矢量和 地电流 智能 中性点与地之间
控制器 CT 控制器
N
中性极CT PE
PE
或PEN
图c 图d c
60
d
图7(A) 接地故障保护方式
b

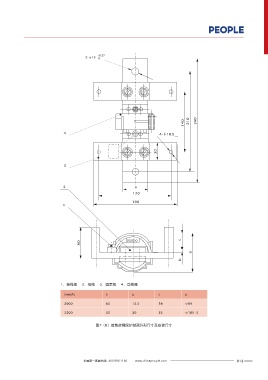

外接地单相接地保护装置(见图7）
外接式互感器（中性极互感器或地电流互感器）作为附件形式提供给用户。由用户自行将其套入母排中，并将连线（长度为2m）
接至断路器二次接线端子#25、#26。 1、接线板 2、母线 3、固定板 4、互感器
相间隔板
Inm(A) a b c d
用于增加母排间绝缘强度（用于抽屉式）。
2000 60 12.5 34 Φ89
3200 80 20 35 Φ109.5
图7（B）接地故障保护装置外形尺寸及安装尺寸
