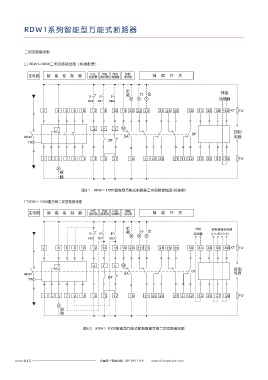

RDW1系列智能型万能式断路器

二次回路接线图 二次回路接线图端子号含义

Q ： 欠电压脱扣器 DF： 辅助开关 M： 储能电动机
□ RDW1-1000二次回路接线图（标准配置）
F： 分励脱扣器 SA： 电动机微动开关 ： 信号灯（用户自备）
欠压 分励 闭合 储能 X： 闭合电磁铁 XT： 接线端子 FU： 熔断器（用户自备）
主电路 智 能 控 制 器 脱扣器 脱扣器 电磁铁 电动机 辅 助 开 关
SB1：分闸按钮（用户自备） SB2：欠压按钮（用户自备） SB3：合闸按钮（用户自备）

注：二次回路输出说明：
贮 外接
能 分 合
互感器 1) 虚线部分由用户自行连接，控制回路注意加熔断器保护。
SB2 SB1 SB3
2) 1#、2#：智能控制器辅助电源输入端(交直流通用)。
2 4 6 8 10 12 14 16 19 20 22 23 24 28 29 30 34 36 38 40 XT FU 3) 3#、4#、5#：故障跳闸触点输出端（4#为公共端），触点容量：AC230V、5A。
4) 6#、7# 和 8#、9#：两组断路器状态辅助端点输出端，触点容量：AC230V、5A。
5) 若Q、F、X、M的控制电源电压不同时可分别接不同电源。欠压脱扣器必须直接接自主回路电源，以提高供电的可靠性与安全
Q F X M
控制 性，如用户不需要欠压按钮(SB2)时可将其短接。
DF
RDW SA 电源 6) 端子号19#可直接接电源（自动预储能），也可串接常开按钮后接电源（手动预储能）。
TA DF 7) 39#、40#：外接互感器输入端(用户特殊订货时才具有)。

1 3 5 7 9 11 13 15 17 18 21 25 26 27 31 32 33 35 37 39 FU □ RDW1-1000二次回路接线图（H型带通讯）

故 欠压 分励 闭合 储能
障 主电路 智 能 控 制 器 脱扣器 脱扣器 电磁铁 电动机 辅 助 开 关

图8.1 RDW1-1000智能型万能式断路器二次回路接线图(标准型) 贮 外接 至断路器进线侧
能 分 合 互感器 UAUBUCUN
□ RDW1 -1000重合闸二次回路接线图 SB2 SB1 SB3

欠压 分励 闭合 储能 2 4 6 8 10 12 14 16 19 20 22 23 24 28 29 30 34 36 38 40 XT FU
主电路 智 能 控 制 器 脱扣器 脱扣器 电磁铁 电动机 辅 助 开 关

贮 外接 至断路器进线侧 Q F X M
能 分 合 控制
互感器 UAUBUCUN DF
SB2 SB1 SB3 RDW SA 电源
TA DF
2 4 6 8 10 12 14 16 19 20 22 23 24 28 29 30 34 36 38 40 XT FU

1 3 5 7 9 11 13 15 17 18 21 25 26 27 31 32 33 35 37 39 FU
Q F X M
控制
DF
RDW SA 电源 故
障
TA DF

1 3 5 7 9 11 13 15 17 18 21 25 26 27 31 32 33 35 37 39 FU 图9 RDW1-1000智能型万能式断路器二次回路接线图(H型带通讯)

故
障

图8.2 RDW1-1000智能型万能式断路器重合闸二次回路接线图
