P. 26

技术参数                                                                                                                               产品概述

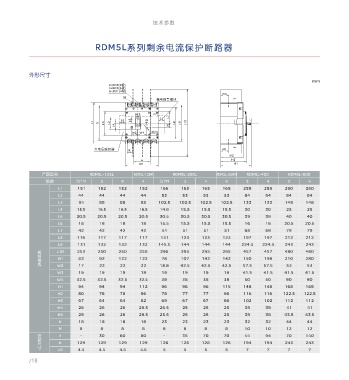

                                     RDM5L系列剩余电流保护断路器                                                                                                                           RDHM5系列隔离开关





            外形尺寸                                                                                                                              产品概论
                                                                                                                      mm
                                          2×Ød1(2极)                                                                                           RDHM5系列隔离开关(以下简称开关)。适用于交流50Hz/60Hz额定电压400V/690V、额定电流至800A的电路中,主要用于通断电阻性负载,包括适当过负
                                          4×Ød1(3极)
                                          6×Ød1(4极)
                                                                                    H4                                                        载,作线路与电源隔离之用。尤其适合线路检修时有效隔离电源并防止意外合闸,以确保检修人员的操作安全。
                                               M
                                                           漏电报警模块                                                                             开关可垂直安装(即竖装),亦可水平安装(即横装)。
                                                                                                                                              开关适用于隔离,符号表示为“           ”。
                                                                                                                                              产品符合:GB/T 14048.3 标准 。
                                                    W3    N
                                                             22  L7
                                              22  L5
                                    L1  b  L3  L2                 L8  L9  L10
                                            L4                  L6
                                                  W2 W4   Ø7.5
                                                                                                                                              选型指南
                                    欠电压脱扣器       K                                  H5
                                                                                                                                                     RDHM5               250                P             4          00         200A              R
                                                                                       H3
                                                      a                                H2
                                                     W1                                 H1
                                                                                                                                                    产品代号            壳架等级额定电流              操作方式          极数        附件代号        额定电流             接线方式
                 产品型号              RDM5L-125L      RDM5L-125M     RDM5L-250L      RDM5L-250M  RDM5L-400      RDM5L-800
                  极数         2/1N      3      4       4      2/1N     3      4       4       3       4      3       4
                       L1     151     152    152     152     166     165    165     165     258     258    280     280
                       L2     44      44      44      44     53      53      53      53     84      84      84      84
                       L3     91      88      88      88    102.5   102.5   102.5   102.5   133     133    148     148
                       L4     15.5    16.5   16.5    16.5    14.8   15.5    15.5    15.5    30      30      25      25                                                   125
                       L5     20.5   20.5    20.5    20.5    30.5   30.5    30.5    30.5    39      39      40      40                                                   250          无代号:手柄操作                                  32A        无代号:板  前接线
                                                                                                                                                                                                        3:3极                               R:板后接线
                       L6     18      18      18      18     15.5   15.5    15.5    15.5    16      16     20.5    20.5                         塑料外壳式隔离开关                400          Z:转动手操                       见表1            …
                                                                                                                                                                                                        4:4极                               PF:插入式板前接线
                       L7     42      42      42      42     51      51      51      51     68      68      79      79                                                   630          P:电操机构                                    800A
                       L8     116     117    117     117     131     123    123     123     197     197    212     212                                                   800                                                               PR:插入式板后接线
                       L9     131     132    132     132    145.5    144    144     144    224.5   224.5   243     243
               板      L10     253     250    250     250     296     295    295     295     457     457    480     480
               前                                                     107                    150            210     280
               接       W1     62      92     122     122     78             142     142             198
               线      W2      17      22      22      22     18.8   42.5    42.5    42.5    57.5   57.5     53      53
                      W3      19      19      19      19     19      19      19      19     41.5   41.5    41.5    41.5                       注:RDHM5-125暂时仅提供板前接线
                      W4      32.5   32.5    32.5    32.5    38      38      38      38     50      50      80      80
                       H1     94      94      94     112     96      96      96     115     148     148    168     168
                       H2     80      78      78      96     78      77      77      96     116     116    122.5   122.5                      正常工作条件和安装条件
                       H3     67      64      64      82     69      67      67      86     102     102    112     112
                       H4     26      26      26     29.5    26.5    25      25      25     38      38      41      41                        □ 安装地点的海拔高度不超过2000m;
                       H5     28      26      26     29.5    25.5    25      25      25     38      38     43.5    43.5                       □ 周围空气温度不超过+40℃,且其24h的平均温度值不超过+35℃;周围空气温度下限为-5℃。
                       K      18      18      18      18     23      23      23      23     32      32      44      44                        □ 最高温度为+40℃时,空气的相对湿度不超过50%, 在较低的温度下可以允许有较高的湿度,例如20℃时达90%。对由于温度变化偶而产生在产品上
                       M       8       8      8       8       8       8      8       8      10      10      12      12                           的凝露应采取特殊的措施。
               安       a       -      30      60      60      -      35      70      70     44      94      70     140                        □ 污染等级为3级。
               装
               尺       b      129     129    129     129     126     126    126     126     194     194    243     243                        □ 断路器主电路的安装类别为Ⅲ,不接至主电路的辅助电路和控制电路安装类别为Ⅱ;
               寸
                       d1     4.5     4.5     4.5    4.5      5       5      5       5       7       7      7       7                         □ 安装最大倾斜度为22.5°。
